Анализ предметной области
На этапе анализа предметной области, следует:
1.1. Рассмотреть подобные существующие системы, если таковые имеются, и проанализировать их. Выделить основные достоинства и недостатки этих систем.
Пример:
С-Papyc: Магазин
Достоинства информационной системы:
- работает в комплексе с терминалами сбора данных, принтерами этикеток, сканерами штрих-кодов, электронными весами;
- автоматизирована продажа по кредитным и дисконтным картам;
- продажа товаров в кредит по пропускам сотрудников предприятия;
- обеспечивает управление торговым процессом магазина (прием товаров на складе, формирование заказов поставщикам, перемещение товаров в торговый зал, продажи и возвраты товаров, инвентаризацию товаров);
- работа компьютерной сети магазина осуществляется под управлением выделенного сервера 1С-Рарус;
- автоматизирован процесс составления и печати регламентной отчетности и регламентных работ по базе данных.
Недостатки информационной системы:
- сложность установки и настройки;
- отсутствие удаленного интернет-мониторинга;
- необходимость установки дополнительного программного обеспечения;
- не подходит для больших торговых предприятий, так как включает всего три кассовых места;
- невозможность доступа через интернет;
- ориентированность лишь на торговый процесс магазина.
1.2. Описать предметную область. Здесь приводится основная терминология по данной предметной области. Так же описывается основное назначение информационной системы, возможности, задачи, классификации и все, что связанно с предметной областью.
Пример:
Пример:
В рамках проекта развертывание новой системы предполагается осуществить для следующих рабочих мест:
- продавцы;
- заведующая магазином;
- бухгалтер.
Общее количество рабочих мест - 4.
2.1.3. Отчет об обследовании. Отчет должен содержать анализ существующего уровня автоматизации, список программного обеспечения, общие требования к информационной системе, основные функциональные требования к разрабатываемой информационной системе, примеры форм отчетных документов, организационную диаграмму, состав автоматизируемых бизнес-процессов.
Пример:
Таблица 2.1 - Уровень автоматизации ИП Золотарева «Продукты»
| Рабочие характеристики | Комментарий |
| Количество рабочих станций, всего | 2 |
| Количество сотрудников отдела информационной поддержки | 1 |
| Количество ПК, одновременно работающих в сети | 2 |
| Наличие и форма связи с удаленными объектами | Сотовая связь |
| Количество рабочих станций на удаленных объектах | 2 |
| Характеристики компьютеров | Pentium 3. 8 и выше |
| Операционная система | Windows XP , 7 |
Одно из основных требований данного предприятия к будущему решению состоит в том, чтобы оно было построено на фундаменте единой интегрированной системы, а работа всех сотрудников велась в одном информационном пространстве.
Основные функциональные требования к разрабатываемой информационной системе:
- обеспечение защиты данных от несанкционированного доступа;
- разграничение доступа к данным в соответствии с должностными обязанностями;
- поддержка удаленного доступа;
- управление закупками и запасами;
- планирование закупок относительно поставщиков;
- управление продажами;
- контроль взаиморасчетов с поставщиками и клиентами.
Примеры форм отчетных документов, используемые предприятиями ИП Золотарева «Продукты» в производственном процессе, приведены в таблице.

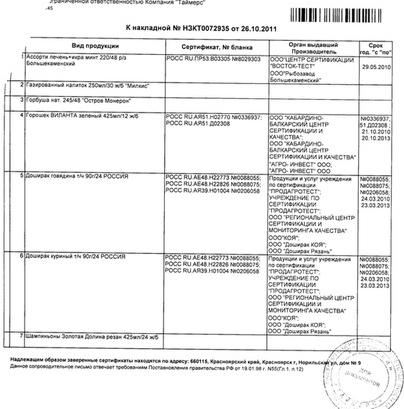

Примеры форм отчетных документов

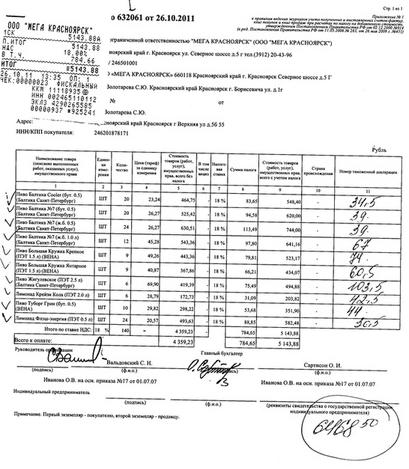

Пример товарной накладной
Примеры расходной накладной
Примеры приложений к транспортной накладной
Пример доверенности
Организационная диаграмма необходима для структурного анализа деятельности предприятия. Выявленные уровни подчинения, как функционального, так и должностного, позволяют упростить задачи функционального и информационного обеспечения с помощью разрабатываемой автоматизированной системы.
Организационная диаграмма ИП Золотарева «Продукты» отражена на рисунке 2.1.
Рисунок 2.1 - Организационная диаграмма ИП Золотарева «Продукты»
На основе цели проекта и полученных материалов обследования были выделены следующие автоматизируемые бизнес-процессы (БП):
- оформление заявок на товары;
- расчёт стоимости товаров с учетом политики магазина и внешних факторов;
- расчёт планируемой и фактической прибыли;
- учёт поступающей на склады продукции;
- учёт проданных конкретным продавцом товаром.
2.2. Описание основных бизнес-процессов предприятия:
2.2.1. Описание выполнения. Здесь следует определить основные бизнес-процессы объекта исследования, определить основных участников бизнес-процессов исследуемого объекта и их роли, а так же построить физическую диаграмму взаимоотношений между объектом исследования и внешними контрагентами.
Пример:
Магазин ИП Золотарева «Продукты» реализует следующие бизнес-процессы:
- оформление заявок на товар;
- продажа товаров;
- хранение товаров на складе.
Магазин осуществляет закупки у отечественных производителей, следовательно, поставщиками магазина являются отечественные поставщики. Внешними контрагентами магазина ИП Золотарева «Продукты» являются:
- ОАО «Скелла»: Пиво, газировку;
- ИП «Леонова»: Продукты;
- ОАО «Смайк»: Смайки;
- ООО ИВД Групп ООО «Драйв»: Продукты;
- ООО «ВИАС»: Соки;
- ООО «Континент»: Продукты;
- ООО «ПИВ-ВИЛС»: Пиво;
- ООО «Смена»: Корма, шоколад;
- ОАО «Ленок»: Салаты;
- ООО «Зорька»: Молоко;
- ИП «Калюга»: Продукты;
- ОАО «Петросоюз»: Сигареты;
- ОАО «Таймерс»: Продукты;
- Население г.Красноярска, улицы: Верхняя, Базайха.
Физическая диаграмма ИП Золотарева «Магазин»
Пример:
Таблица 2.2 - Список бизнес-процессов
| Номер бизнес-процесса | Название бизнес-процесса |
| 1_Заяв_Зак | Оформление заявок и закупка товаров |
| 2_Приём_Форм | Приём товаров и формирование цен |
| 3_Прод | Продажа товаров |
2.2.3. Описание бизнес-процессов. Здесь следует описать сформированные основные бизнес-процессы.
Пример:
Бизнес-процесс «Оформление заявок на товар». Магазин осуществляет оформление заявок на продукты питания, спиртные напитки и сигареты еженедельно. Данным видом работы занимается заведующая магазином.
2.2.4. Последовательность действий бизнес-процессов. Здесь требуется описать сформированные ранее бизнес-процессы, в строгой последовательности действий, так же построить диаграмму действий по каждому бизнес-процессу.
Пример:
«Оформление заявок на товаров»:
- В магазине еженедельно производится процесс сбора информации, о количестве проданного за неделю товара. Так собирается статистика расходуемой продукции.
- Заведующая магазина на основе этой статистики производит расчёт требуемого товара. Выявляет наиболее распространяемые товары и анализирует эти данные.
- На основе анализа определяется номенклатура и количество требуемого товара. Все расчёты производятся с учётом хранимой на складе продукции и срока годности товара.
- Составляется заявка для каждой из фирмы-дистрибьютора. При этом учитываются наиболее выгодные условия закупки на основе прайс-листов фирм и сроков доставки.
- Заявки при помощи сотовой связи передаются фирмам-поставщикам.
Диаграмма действий бизнес-процесса «Оформление заявок и закупка товаров»
Построение диаграммы действий бизнес-процесса в графической среде
(MS Visio 2010)
Изучите общее описание бизнес-процесса, выделите его участников. Каждому участнику бизнес-процесса отводится поле для отображения действий данного участника, поля участников процесса отделяются прямой разделительной линией. Названия бизнес-процесса отображается в прямоугольнике.
Для формирования диаграммы средствами MS Visio 2010:
1. Как уже было показано ранее в разделе - 2.2.1 запускаем MS Visio 2010 и выбираем шаблон «Схема модели UML».
2. Далее на листе для рисования чертим прямоугольник, как показано на диаграмме (см. раздел 2.2.1), и пишем внутри прямоугольника, название бизнес-процесса.
3. Теперь делим поля участников бизнес-процесса разделительными линиями. Для того, чтобы нарисовать линию, нужно выбрать вкладку «Главная» далее на панели инструментов как показано на рисунки 2.8, выбрать линию и нажать левым щелчком мыши на нее. Затем при нажатой правой (или левой) клавиши мыши в поле листа для рисования, вы сможете провести разделительные линии произвольной длины и траектории.
Рисунок 2.8 – Выбор изображения линии
Чтобы изменить толщину линии, следует как показано на рисунке 2.9, во вкладке «Главная» на панели инструментов нажать левым щелчком мыши на значок «Линия» и в раскрывшемся меню выбрать толщину линии (в нашем случаи 1 ½ пт).
Рисунок 2.9 – Изменения толщены линии
4. Далее подписываем каждое поле именем участника, для которого отводилось поле. Для этого, как показано на рисунке 2.10 во вкладке «Главная» на панели инструментов, нажимаем левой клавишей мыши на значок «Текст», затем нажатием левой клавиши мыши создаем надпись на поле для рисования.
Рисунок 2.10 – Выбор значка текста
5. Создаем диаграмму действий. Все фигурки и символы для построения диаграммы можно найти на левой панели во вкладке «Фигуры», выбрав «Деятельность UML» (см. рисунок 2.11). Графические символы переносятся на рабочее поле мышкой при нажатой правой (или левой) клавише.
Рисунок 2.11 – Символы для построения диаграммы действий
Начало процесса на диаграмме обозначается символом -
, конец символом -
. Для изображения действия на диаграмме используется фигура
внутри корой пишется номер действия (согласно порядка выполнения) и производимое действие. Соединительные линии в виде направленных стрелочек (см. раздел 2.2.1). Для разделения на параллельные процессы используйте фигуру
. Для объединения независимых, параллельных процессов используйте фигуру
.
2.2.5. Формирование таблицы операций. Все операции, выявленные при описании бизнес-процесса, отражаются в таблице описания операций. Заполненная форма таблицы описания операций будет использоваться для проецирования перечисленных в ней операций на информационную систему.
Таблица операций содержит 7 столбцов, пример заглавия столбцов приведен в таблицы 2.3.
Таблица 2.3 - Описание операций
| Диаграмма и номер на диаграмме | Операция | Исполнитель | Как часто | Входящие документы (документы-основания) | Исходящий документ (составляемый документ) | Проводка (дебет, кредит, сумма, аналитика) |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
В таблицу последовательно внесите операции бизнес-процесса в соответствии с вышеприведенным общим описанием.
В графе 1 проставьте краткое наименование диаграммы – 1Заяв_Зак. Кроме того, в этой графе укажите номер операции, соответствующий изображению на диаграмме действий.
В графу 2 путем копирования перенесите из диаграммы действий наименование операции.
В графе 3 укажите исполнителя операции. Графа 3 заполняется на основании диаграммы действий.
В графе 4 укажите, с какой частотой выполняется каждая операция. Проставьте частоту выполнения операций в соответствии с общим описанием бизнес-процесса. Данная информация фиксируется в ходе обследования компании. Например, это может быть «еженедельно», «ежесуточно», 1 раз в месяц, 20 раз в день и т. д. Если операция выполняется с неопределенной периодичностью, то в графе указывают «по мере необходимости». При проектировании или выборе системы данные из графы «Как часто» определяют требования к быстродействию системы, к параметрам сетевого варианта системы.
В графу 5 занесите наименования документов, на основании которых осуществляется выполнение операции (входящие документы).
В графе 6 укажите наименования документов, которые создаются в результате выполнения операции (исходящие документы). В отдельных случаях входящие и исходящие документы могут совпадать. Например, для операции «Направление заказа поставщику» входящим и исходящим документом будет заказ поставщику.
Пример:
Таблица 2.4 – Операции и документы
| Диаграмма и номер на диаграмме | Операция | Исполнитель | Как часто | Вход. документы (документы-основания) | Исходящий документ (составляемый документ) | |||
| 1 | 2 | 3 | 4 | 5 | 6 | |||
| 1_Заяв_Зак1 | Сбор стат. данных о количестве проданной за неделю продукции | Продавец | Ежедневно | Остаток на складе с учётом сезонной потребности дней недели | Перечень наименований по складу | |||
| 1а | Из торгового отдела | Продавец | Ежедневно | Остаток | Перечень наименований по складу | |||
| 2 | Анализ полученной информации | Зав. магазина | Пятница | Перечень наименований по складу | Перечень нужных наименований | |||
| 3 | Учет количества товара размещенного на складе | Зав. магазина | Пятница | Остаток | Перечень имеющихся наименований на складе | |||
| 4 | Объединение результатов | Зав. магазина | Пятница | Перечень нужных наименований; Перечень имеющихся наименований на складе | Наименования товаров для заказа | |||
| 5 | Определение номенклатуры и количества товара | Зав. магазина | Пятница | Наименования товаров для заказа, остаток на складе | Наименования, количество товаров для заказа и список поставщиков для заказа товара | |||
| 5а | Определение наиболее выгодных условий | Зав. магазина | Пятница | Прайс-листы фирм-поставщиков | Список поставщиков | |||
| 5б | Доступ к прайс-листам фирм-поставщиков | Зав. магазина | Пятница | Наименования товаров для заказа | Прайс-листы фирм-поставщиков |
| 6 | Заказ товара | Зав. магазина | Пятница | Наименования, количество товаров для заказа и список поставщиков для заказа товара | Звонки по списку поставщиков и заказ товара |
2.2.6. Формирование таблицы описания документов. Таблица описания документов получается путем переформирования (перестановки столбцов и объединения строк) таблицы описания операций. Особенности таблицы описания документов заключаются в следующем. В графе 2 не должно быть повторяющихся наименований документов. Если один и тот же документ является исходящим на различных операциях, то он один раз указывается в графе 2 «Составляемый документ», а в графе 3 ему в соответствие ставятся несколько операций.
В графе 7 указывается наименование реестра, в котором регистрируется создаваемый документ. Наименование реестру присваивается, как правило, по наименованию документа.
После того, как документы будут описаны, приступают к их разработке в ИС. Формы документов в данном примере не представлены, в практической же деятельности создается альбом форм, который является приложением к таблице описания документов.
Пример:
Таблица 2.5 – Описания документов
| Диаграмма и номер на диаграмме | Составляемый документ (исходящий документ) | Операция | Кто составляет (исполнитель) | Как часто | Документы-основания (входящие документы) | Реестр, в котором регистрируется документ |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 1_Заяв_Зак | Перечень наименований по складу | 1 1а | Продавец | Еженедельно | Остаток на складах | Реестр остатков на складе |
| Перечень нужных наименований | 2 | Зав. Магазина | Еженедельно | Перечень наименований по складу | Реестр перечня наименований на складе | |
| Перечень имеющихся наименований на складе | 3 | Зав. магазина | Еженедельно | Перечень имеющихся наименований на складе | Реестр перечня имеющихся наименований на складе | |
| Наименования товаров для заказа | 4 | Зав. магазина | Еженедельно | Перечень нужных наименований; Перечень имеющихся наименований на складе | Реестр перечня нужных наименований, перечня имеющихся наименований на складе | |
| Наименования, количество товаров для заказа и список поставщиков для заказа товара | 5 5а | Зав. магазина | Еженедельно | Наименования товаров для заказа, остаток на складе, прайс-листы фирм-поставщиков | Реестр наименования товаров для заказа, остатка на складе, прайс-листа фирм-поставщиков | |
| Прайс-листы фирм-поставщиков | 5б | Зав. магазина | Еженедельно | Наименования товаров для заказа | Реестр наименования товаров для заказа | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Звонки по списку поставщиков и заказ товара | 6 | Зав. магазина | Еженедельно | Наименования, количество товаров для заказа и список поставщиков для заказа товара | Реестр наименования, количества товаров для заказа и списка поставщиков для заказа товара |
2.3. Создание функциональной модели ИС с помощью CASE-средств BPwin (Методология IDEF0, DFD и IDEF3):
2.3.1. Создание контекстной диаграммы А-0. Для создания контекстной диаграммы А-0 нам следует для начало создать таблицу значений основных интерфейсных дуг «arrow» (пример - таблица 2.6). Таблица содержит 3 столбца: 1 столбец «Arrow Name» – название стрелки, 2 столбец «Arrow Definition» – определение стрелки, 3 столбец «Arrow Type» - тип стрелки. Всего существует 4 типа стрелки: 1 тип «Mechanism» - механизм управления, 2 тип «Input» - входящие элементы, 3 тип «Control» - средства контроля, 4 тип «Output» - исходящие элементы.
На основание значений таблицы основных интерфейсных дуг строим контекстную диаграмму А-0.
Пример:
Таблица 2.6 - Наименование и назначение стрелок контекстной диаграммы
| Arrow Name | Arrow Definition | Arrow Type |
| Система бизнес-управления | Заведующая магазином | Mechanism |
| Данные фирм-поставщиков, статистика | Запросы покупателей, прайс-листы фирм-поставщиков | Input |
| Правила | Правила формирования цен, правила ведения отчётности, правила оформления заявок, потребности покупателей | Control |
| Проданные продукты, сформированные цены | Продукты питания, табачные изделия, алкогольные напитки | Output |
Рисунок 2.12 - Контекстная диаграмма А-0
Отчет:
Model Name : Деятельность магазина;
Definition : Это модель, описывающая деятельность магазина ИП Золотаревой "Продукты";
Scope : Общее управление бизнесом магазина (исследование потребностей покупателей, формирование заявок для фирм-поставщиков, формирование цен, продажа товаров, формирование отчётности);
Viewpoint: Директор ;
Time Frame: (AS-IS);
Status : WORKING ;
Purpose : Моделирование текущих бизнес-процессов ( AS - IS ) магазина;
Author Name: Золотарев;
Creation Date: 09.11.2011;
System Last Revision Date: 09.11.2011;
User Last Revision Date: 09.11.2011.
Диаграмма DFD «Оформления заявок и закупка товара»
При оформление заявок на товар важно рассмотреть, как производится сбор
статистики расходуемого товара. При этом важно использовать информацию о проданных товарах. Далее необходимо с учетом имеющегося товара определить номенклатуру и количество нужного товара, с учетом прайс-листов фирм поставщиков.
Формирование заявки происходит с учетом номенклатуру и количество нужного товара, а так же цены фирм-поставщиков на данный товар.
Рисунок 2.24 - Диаграмма DFD «Оформления заявок и закупка товаров»
Пример:
Таблица 3.3 - Модель «Сущность-связь»
| Исходный объект | Конечный объект | Тип связи |
| Gruppa _ tovara | Tovar | 1: M |
| Tovar | Sklad | 1 : M |
| Prodavec | Prodaja_tovara | 1 : M |
| PrihodRashod | Sklad | M : 1 |
| Prodaja_tovara | PrihodRashod | 1 :М |
| Postavka_tovara | PrihodRashod | 1 :М |
| Postavchiki | Postavka_tovara | 1 :М |
| Meneger_postavok | Postavka_tovara | 1 :М |
3.4. Реализация базы данных. Построить логическую и физическую модель базы данных.
Пример:
По результатам анализа выше представленных параметров была предложена клиент-серверная база данных, логическая и физическая модели которой изображены на рисунках 3.2 и 3.3 соответственно.
Для разработки базы данных использовалась программа ERwin. С помощью ERwin можно выполнить проектирование на логическом и физическом уровне, а также создать базу данных на сервере.
На логическом уровне проектирование выполняется путем выделения сущностей, атрибутов сущностей и взаимосвязей между сущностями. Логическая модель независима от особенностей физической реализации объекта. Логическая модель данных является источником информации для физического проектирования.
Логическая модель базы данных информационной системы торгового предприятия представлена на рисунке 3.2.
Рисунок 3.2 - Логическая модель БД информационной системы торгового предприятия
Физическое проектирование базы данных предусматривает принятие решения о способах реализации модели на основе конкретной СУБД. ERwin автоматически создает имена таблиц и столбцов на основе имен соответствующих сущностей и атрибутов, учитывая максимальную длину имени и другие синтаксические ограничения, накладываемые СУБД MySQL . Тип данных каждого столбца при переходе на физический уровень соответствуют типу данных, допустимому в СУБД MySQL . Между фазами физического и логического проектирования всегда имеется обратная связь, поскольку решения, принятые на этапе физического проектирования, могут потребовать некоторого пересмотра логической модели данных.
Физическая модель содержит девять таблиц. Столбец, расположенный в верхней части изображения таблицы и отделенный горизонтальной чертой, является первичным ключом. Рядом с именем каждого столбца указывается тип данных этого столбца.
Физическая модель базы данных информационной системы торгового предприятия представлена на рисунке 3.3.
Рисунок 3.3 - Физическая модель БД информационной системы торгового предприятия
Экономическая часть проекта
В экономической части проекта следует сделать:
4.1. Расчет трудоемкости проекта.
Пример:
Разработка информационной системы торгового предприятия включает в себя:
- анализ предметной области;
- проектирование информационной системы;
- реализация информационной системы;
- подготовка к эксплуатации информационной системы;
- внедрение информационной системы.
Расчет трудоемкости проекта представлен в таблице 4.1.
Таблица 4.1 – Перечень работ и их трудоемкость
| Этапа | № Работы | Содержимое работы | Трудоемкость | |
| чел.- час | чел.- дней | |||
| 1 | 2 | 3 | 4 | 5 |
| 1. Анализ предметной области | 1 | Краткий обзор существующих систем | 40 | 5 |
| 2 | Описание информационных систем в торговых предприятиях | 24 | 3 | |
| 2. Проектирование информационной системы | 3 | Предварительное обследование торгового предприятия | 48 | 6 |
| 4 | Разработка Диаграммы взаимодействия | 32 | 4 | |
| 5 | Описание основных бизнес-процессов предприятия | 88 | 11 | |
| 6 | Создание функциональной модели информационной системы | 56 | 7 | |
| 7 | Моделирование вариантов использования | 48 | 6 | |
| 3. Реализация информационной системы | 8 | Разработка требований к ИС | 24 | 3 |
| 9 | Выбор архитектуры | 16 | 2 | |
| 10 | Выбор СУБД | 16 | 2 | |
| 11 | Разработка структуры базы данных | 56 | 7 | |
| 12 | Реализация базы данных | 48 | 6 | |
| 13 | Разработка программных модулей | 176 | 22 | |
| 14 | Разработка графического интерфейса программы | 72 | 9 | |
| 4. Подготовка и эксплуатация информационной системы | 15 | Тестирование системы | 96 | 12 |
| 16 | Отладка и исправление недочетов | 64 | 8 | |
| 5. Внедрение информационной системы | 17 | Установка и настройка БД | 16 | 2 |
| 18 | Установка и настройка ПО | 16 | 2 | |
| 19 | Подготовка пользователей | 24 | 3 | |
| Итог: | 960 | 120 | ||
Количество исполнителей проекта – 1 инженер-програмист.
4.2. Определение расходов на оплату труда.
Пример:
Расчет расходов на оплату труда исполнителей
, руб., определяется по формуле
(4.1)
где
– основная заработная плата, руб.;
– дополнительная заработная плата, руб.;
– страховые отчисления, руб.
Расчет расходов на выплату основной заработной платы
, руб., производится на основе количества исполнителей, занятых в разработке, трудоемкости работ и средней заработной плате разработчика.
(4.2)
где
– количество разработчиков;
– средняя заработная плата разработчика, руб./час;
– трудоемкость проекта, час.
В разработке информационной системы занят один программист. Средняя часовая заработная плата программиста
, руб./час, будет рассчитана на основе месячного оклада и месячного фонда рабочего времени.
(4.3)
где
– месячный оклад разработчика, руб.;
– фонд времени в текущем месяце, час., рассчитывается из учета общего числа дней в году, числа выходных и праздничных дней.
, (4.4)
где
– продолжительность рабочего дня, час;
– общее число дней в году;
– число выходных дней в 2012 году (без учета праздничных);
– число праздничных дней в 2012 году (согласно производственному календарю).
На основе формул (4.3 – 4.4) получено соотношение для расчета средней часовой заработной платы разработчика.
(4.5)
В данном дипломном проекте установлен месячный оклад работника соответствующей должности, занимаемой в проектно-конструкторском отделе Красноярского ИВЦ: инженер-программист – 30000 рублей.
При месячном окладе разработчика
рублей и продолжительности рабочего дня
часов средняя часовая заработная плата
составляет
рублей.
Для среднечасовой зарплаты программиста
рублей общие расходы на выплату основной заработной платы исполнителям в процессе реализации информационной системы торгового предприятия составят
рубля. Расчет основной заработной платы приведен в таблице 4.2.
Таблица 4.2 – Затраты на оплату труда в процессе реализации проекта
| Должность | Количество человек | Трудоемкость работ (час) | Средняя з/п разработчиков (руб./час) | З/п исполнитель (руб.) |
| Инженер-программист | 1 | 960 | 181,5 | 174240 |
| Итого: | 174240 | |||
Расходы на дополнительную заработанную плату , руб., включают доплаты, надбавки, гарантийные и компенсационные выплаты, предусмотренные законодательством, премии за выполнение производственных заданий и функций. Величина этих выплат составляет 20% от размера основной заработной платы.
(4.6)
Для разработки информационной системы торгового предприятия расходы на выплату дополнительной заработной платы составляет
рублей.
Страховые отчисления в 2012 году установлены в размере 34% от заработной платы
рубль.
Согласно формуле (4.1), общие расходы на оплату труда разработчика составят
рублей.
4.3. Определение накладных расходов.
Пример:
Накладные расходы
, руб., определяются в процентном отношении к основной заработной плате разработчика . Коэффициент, определяющий величину накладных расходов, может отличаться на различных предприятиях. Примем его равным 25% от
, (4.7)
Для разработки программного комплекса мониторинга судовых систем накладные расходы составят
рублей.
4.4. Определение эксплуатационных расходов.
Пример:
Расходы на персональный компьютер определяются материальными расходами в течение срока разработки программного продукта и стоимостью компьютера.
Расходы на электроэнергию (
)
(4.8)
где
– мощность компьютера (0,3 Квт/ч);
– стоимость 1 Квт/ч. (0,91 руб.);
– время разработки (960 часов);
рублей.
Стоимость расходных материалов (
).
Затраты на расходные материалы в течение всего срока эксплуатации составляют примерно 10% от стоимости компьютера. Срок эксплуатации персонального компьютера – 3 года. Следовательно, можно определить подобные расходы за период создания программного обеспечения.
(4.9)
где
– количество дней в году (365 дней);
– стоимость компьютера = 25000 рублей («ДНС» от 17.04.2012);
– срок разработки в рабочих днях (120 дней);
рублей.
По статистике, расходы на комплектующие изделия
для ремонта ПК составляют 10% от стоимости ПК за срок его эксплуатации. Следовательно, можно определить подобные расходы за период создания программного обеспечения.
(4.10)
рублей.
Амортизационный период ПК в настоящее время равен сроку морального старения вычислительной техники и составляет 3 года. Следовательно, за 3 года
равны стоимости компьютера.
(4.11)
где
– срок службы ПК (3 года);
рублей.
Амортизационные отчисления на программное обеспечение (
) зависят от цикла замены ПО. Примем срок морального старения равным 3 годам.
(4.12)
где
– стоимость ПО (7319 рублей).
Стоимость ПО включает в себя:
- Microsoft "Windows 7 Максимальная" Русская версия DVD (ВОХ) [GLC-00263, GLC-02276] = 10290 рублей («ДНС» от 17.04.2012);
- ErWin лицензия = 20850 рублей;
– срок службы ПО (3 года);
рублей.
Дополнительные расходы (
) будем считать равными нулю, т.к. при реализации проекта разработчик занимал уже созданное рабочее место, и дополнительные условия для разработки не создавались.
Суммарные эксплуатационные расходы вычисляются по формуле:
(4.13)
Эксплуатационные расходы на ПК в течение срока создания информационной системы торгового предприятия составили
рублей.
Расчет эксплуатационных расходов приведен в таблице 4.3.
Таблица 4.3 – Эксплуатационные расходы на ПК в течение срока создания информационной системы
| Статья расхода | Затраты (руб.) |
| Расходы на электроэнергию | 262,1 |
| Стоимость расходных материалов | 274 |
| Расходы на ремонт | 274 |
| Амортизация ПК | 12739,7 |
| Амортизация ПО | 3412,6 |
| Дополнительные расходы | 0 |
| Итого: | 16962,4 |
4.5 Определение себестоимости проекта.
Пример:
Определив затраты на оплату труда, социальные нужды, накладные расходы, можно определить себестоимость проекта, она отображена в таблице 4.4 [13].
Таблица 4.4 – Себестоимость проекта
| Наименование затрат | Всего, руб. |
| Основная заработная плата | 174240 |
| Дополнительная заработная плата | 34848 |
| Социальные отчисления | 59241,6 |
| Накладные расходы | 43368 |
| Эксплуатационные расходы | 16962,4 |
| Общая стоимость | 328660 |
Рисунок 4.1 – Структура затрат на разработку программного комплекса обработки данных наблюдения за технической системой
4.6. Выводы по организационно-экономической части.
Пример:
На основании вышеизложенного, можно сказать, что для разработки системы одним инженером-программистом потребуется 120 рабочих дней, себестоимость разработки составит 330186,5 рублей.
Система является очень выгодной с экономической точки зрения, так как она объединяет в себе аналитическую систему и автоматизирует основные бизнес-процессы предприятия, минимизирует человеческий фактор. При этом в качестве результата внедрения мы получаем сокращение операционных издержек, получение дополнительных доходов вследствие увеличения оборота магазина и более качественного анализа по продажам, что помогает более точно отследить спрос покупателей на товар.
К примеру, на разработку таких программ как: 1С-Papyc: Магазин; БЭСТ-Магазин 1С; Управление Торговлей 8.0; Маркет М; Тирика-Магазин была потрачена сумма в пределах от 500000 рублей, до 1000000 рублей, так как эти системы были реализованы на коммерческих языках программирования и к тому же требуют дополнительного программного обеспечения, которое стоит денег. Наша система была реализована на классе Open Source (открытые исходные тексты), которая является бесплатной, что позволяет сократить затраты на ее производство и обслуживание.
Требования к ПЭВМ.
Пример:
ПЭВМ должны соответствовать требованиям санитарных правил [2] и каждый их тип подлежит санитарно-эпидемиологической экспертизе с оценкой в испытательных лабораториях, аккредитованных в установленном порядке.
Перечень продукции и контролируемых гигиенических параметров вредных и опасных факторов представлены в таблице 5.1.
Допустимые уровни звукового давления и уровней звука, создаваемого ПЭВМ, не должны превышать значений, представленных в таблице 5.2.
Таблица 5.1 - Перечень продукции и контролируемые гигиенические параметры
| Вид продукции | Код ОКП | Контролируемые гигиенические параметры |
| машины вычислительные электронные цифровые, машины вычислительные электронные цифровые персональные (включая портативные ЭВМ) | 40 1300, 40 1350, 40 1370 | уровни электромагнитных полей (ЭМП), акустического шума, концентрация вредных веществ в воздухе, визуальные показатели ВДТ, мягкое рентгеновское излучение* |
| устройства периферийные: принтеры, сканеры, модемы, сетевые устройства, блоки бесперебойного питания и т.д. | 40 3000 | уровни ЭМП, акустического шума, концентрация вредных веществ в воздухе |
Таблица 5.2 - Допустимые значения уровней звукового давления в октавных полосах частот и уровня звука, создаваемого ПЭВМ
| Уровни звукового давления в октавных полосах со среднегеометрическими частотами | Уровни звука в дБ | ||||||||
| 31,5 Гц | 63 Гц | 125 Гц | 250 Гц | 500 Гц | 1000 Гц | 2000 Гц | 4000 Гц | 8000 Гц | |
| 86 дБ | 71 дБ | 61 дБ | 54 дБ | 49 дБ | 45 дБ | 42 дБ | 40 дБ | 38 дБ | 50 |
Измерение уровня звука и уровней звукового давления проводится на расстоянии 50 см от поверхности оборудования и на высоте расположения источника(ков) звука.
Допустимые визуальные параметры устройств отображения информации представлены в таблице 5.3.
Таблица 5.3 - Допустимые визуальные параметры устройств отображения информации
| Параметры | Допустимые значения |
| Яркость белого поля | Не менее 35 кд/кв.м |
Продолжение таблицы 5.3
| Параметры | Допустимые значения |
| Неравномерность яркости рабочего поля | Не более +-20% |
| Контрастность (для монохромного режима) | Не менее 3:1 |
| Временная нестабильность изображения (непреднамеренное изменение во времени яркости изображения на экране дисплея) | Не должна фиксироваться |
| Пространственная нестабильность изображения (непреднамеренные изменения положения фрагментов изображения на экране) | Не более 2 х 10(-4L), где L - проектное расстояние наблюдения, мм |
Концентрации вредных веществ, выделяемых ПЭВМ в воздух помещений, не должны превышать предельно допустимых концентраций (ПДК), установленных для атмосферного воздуха.
Мощность экспозиционной дозы мягкого рентгеновского излучения в любой точке на расстоянии 0,05 м от экрана и корпуса ВДТ (на электроннолучевой трубке) при любых положениях регулировочных устройств не должна превышать 1 мкВ/час (100 мкР/час).
Конструкция ПЭВМ должна обеспечивать возможность поворота корпуса в горизонтальной и вертикальной плоскости с фиксацией в заданном положении для обеспечения фронтального наблюдения экрана ВДТ.
Дизайн ПЭВМ должен предусматривать окраску корпуса в спокойные мягкие тона с диффузным рассеиванием света. Корпус ПЭВМ, клавиатура и другие блоки и устройства ПЭВМ должны иметь матовую поверхность с коэффициентом отражения 0,4 - 0,6 и не иметь блестящих деталей, способных создавать блики.
Конструкция ВДТ должна предусматривать регулирование яркости и контрастности.
Документация на проектирование, изготовление и эксплуатацию ПЭВМ не должна противоречить требованиям настоящих санитарных правил.
5.3.2. Общие требования к организации рабочего места, пользователя ПЭВМ.
Пример:
Конструкция рабочего стола должна обеспечивать оптимальное размещение оборудования и оргтехники с учетом их конструктивных особенностей (размер ПК, клавиатуры и др.) и характера выполняемой работы. Дисплей в зависимости от размеров алфавитно-цифровых знаков должен находиться на оптимальном расстоянии 60-70 см,но не ближе 50 см.
Высота рабочей поверхности стола для взрослых пользователей должна регулироваться в пределах 680-800 мм; при отсутствии такой возможности высота рабочей поверхности стола должна составлять 725 мм.
Модульными размерами рабочей поверхности стола для ВДТ и ПЭВМ, на основании которых должны рассчитываться конструктивные размеры, следует считать: ширину 800,1000,1200 и 1400 мм, глубину 800 и 1000 мм при нерегулируемой его высоте, равной 725 мм.
Рабочий стол должен иметь пространство для ног высотой не менее 600 мм, шириной- не менее 500 мм, глубиной на уровне колен- не менее 450 мм и на уровне вытянутых ног- не менее 650 мм.
Рабочий стул (кресло) должен быть подъемно-поворотным и регулируемым по высоте и углам наклона сиденья и спинки, а так же расстоянию спинки от переднего края сиденья.
Конструкция его должна обеспечивать:
- ширину и глубину поверхности сиденья не менее 400 мм;
- поверхность сиденья с закругленным передним краем;
- регулировку высоты поверхности сиденья в пределах 400-550 мм и углам наклона вперед до 15 град. и назад до 5 град.;
- высоту опорной поверхности спинки 300+20 мм, ширину- не менее 380 мм и радиус кривизны горизонтальной плоскости- 400 мм;
- угон наклона спинки в вертикальной плоскости в пределах 0+30 градусов;
- регулировку расстояния спинки от переднего края сиденья в пределах 260-400 мм;
- стационарные или съемные подлокотники длиной не менее 250 мм и шириной-50-70 мм;
- регулировку подлокотников по высоте над сиденьем в пределах 230+30 мм и внутреннего расстояния между подлокотниками в пределах 350-500 мм;
- рабочее место должно быть оборудовано подставкой для ног, имеющей ширину не менее 300 мм, глубину не менее 400 мм, регулировку по высоте в пределах до 150 мм и по углу наклона опорной поверхности подставки до 20 градусов. Поверхность подставки должна быть рифленой и иметь по переднему краю бортик высотой 10 мм.
Рабочее место с ВДТ и ПЭВМ должно быть оснащено легко перемещаемым пюпитром для документов.
Должна быть предусмотрена возможность поворота экрана ВДТ или ПЭВМ вокруг горизонтальной и вертикальной осей.
Клавиатуру следует располагать на поверхности стола на расстоянии 100-300 мм от края, обращенного к пользователю или на специальной, регулируемой по высоте рабочей поверхности, отделенной от основной столешницы.
При работе, расстояние от глаз до экрана монитора должно быть не менее 50 см и в зависимости от высоты символов может составлять до 80-100 см (при меньшем расстоянии могут возникать чрезмерные напряжения аккомодационного аппарата глаза). Плоскость экрана должна быть перпендикулярна нормальной линии взора (сидеть следует прямо перед экраном, а не сбоку), а экран должен находиться примерно на 20 градусов ниже уровня глаз.
Рекомендуемый размер экрана - не менее 31 см по диагонали, а высота символов на экране- около 4 мм. Также следует помнить, что при работе с текстовой информацией, получаемой с экрана дисплея, более естественным, является восприятие темных букв на светло (белом) фоне, а крупный шрифт лучше читается при одинаковых угловых размерах. На трудовую деятельность пользователя ПЭВМ кроме организации рабочего места влияет соблюдение режима труду и отдыха.
5.3.3. Основные требования к освещенности рабочего места.
Пример:
Рабочие столы размещать таким образом, чтобы видеодисплейный терминалы были ориентированы боковой стороной к световым проемам, чтобы естественный свет падал преимущественно слева.
Искусственное освещение в помещениях для эксплуатации ПЭВМ должно осуществляться системой общего равномерного освещения. В производственных и административно-общественных помещениях, в случаях преимущественной работы с документами, следует применять системы комбинированного освещения (к общему освещению дополнительно устанавливаются светильники местного освещения, предназначенные для освещения зоны расположения документов).
Освещенность на поверхности стола в зоне размещения рабочего документа должна быть 300 - 500 лк. Освещение не должно создавать бликов на поверхности экрана. Освещенность поверхности экрана не должна быть более 300 лк.
Следует ограничивать прямую блесткость от источников освещения, при этом яркость светящихся поверхностей (окна, светильники и др.), находящихся в поле зрения, должна быть не более 200 кд/м2.
Следует ограничивать отраженную блесткость на рабочих поверхностях (экран, стол, клавиатура и др.) за счет правильного выбора типов светильников и расположения рабочих мест по отношению к источникам естественного и искусственного освещения, при этом яркость бликов на экране ПЭВМ не должна превышать 40 кд/м2 и яркость потолка не должна превышать 200 кд/м2.
Показатель ослепленности для источников общего искусственного освещения в производственных помещениях должен быть не более 20.
Показатель дискомфорта в административно-общественных помещениях не более 40, в дошкольных и учебных помещениях не более 15.
Яркость светильников общего освещения в зоне углов излучения от 50 до 90 градусов с вертикалью в продольной и поперечной плоскостях должна составлять не более 200 кд/м2 , защитный угол светильников должен быть не менее 40 градусов.
Светильники местного освещения должны иметь не просвечивающий отражатель с защитным углом не менее 40 градусов. Следует ограничивать неравномерность распределения яркости в поле зрения пользователя ПЭВМ, при этом соотношение яркости между рабочими поверхностями не должно превышать 3:1 - 5:1, а между рабочими поверхностями и поверхностями стен и оборудования 10:1.
В качестве источников света при искусственном освещении следует применять преимущественно люминесцентные лампы типа ЛБ и компактные люминесцентные лампы (КЛЛ). При устройстве отраженного освещения в производственных и административно-общественных помещениях допускается применение металлогалогенных ламп. В светильниках местного освещения допускается применение ламп накаливания, в том числе галогенные.
Для освещения помещений с ПЭВМ следует применять светильники с зеркальными параболическими решетками, укомплектованными электронными пускорегулирующими аппаратами (ЭПРА). Допускается использование многоламповых светильников с электромагнитными пускорегулирующими аппаратами (ЭПРА), состоящими из равного числа опережающих и отстающих ветвей.
Применение светильников без рассеивателей и экранирующих решеток не допускается.
При отсутствии светильников с ЭПРА лампы многоламповых светильников или рядом расположенные светильники общего освещения следует включать на разные фазы трехфазной сети.
Общее освещение при использовании люминесцентных светильников следует выполнять в виде сплошных или прерывистых линий светильников, расположенных сбоку от рабочих мест, параллельно линии зрения пользователя при рядном расположении видеодисплейных терминалов. При периметральном расположении компьютеров линии светильников должны располагаться локализовано над рабочим столом ближе к его переднему краю, обращенному к оператору.
Коэффициент запаса (Кз) для осветительных установок общего освещения должен приниматься равным 1,4.
Коэффициент пульсации не должен превышать 5%.
Для обеспечения нормируемых значений освещенности в помещениях для использования ПЭВМ следует проводить чистку стекол оконных рам и светильников не реже двух раз в год и проводить своевременную замену перегоревших ламп.
Требования к микроклимату производственных помещений.
Пример:
Микроклимат производственных помещений определяется сочетанием температуры, влажности, подвижности воздуха, температуры окружающих поверхностей и их тепловым излучением. Параметры микроклимата определяют теплообмен организма человека и оказывают существенное влияние на функциональное состояние различных систем организма, самочувствие, работоспособность и здоровье.
Работа в условиях высокой температуры сопровождается интенсивным потоотделением, что приводит к обезвоживанию организма, потере минеральных солей и водорастворимых витаминов, вызывает серьезные и стойкие изменения в деятельности сердечно-сосудистой системы, увеличивает частоту дыхания, а также оказывает влияние на функционирование других органов и систем- ослабляется внимание, ухудшается координация движений, замедляются реакции и т.д.
При воздействии на организм человека отрицательных температур наблюдается сужение сосудов пальцев рук и ног, кожи лица, изменяется обмен веществ. Низкие температуры воздействуют также и на внутренние органы, и длительное воздействие этих температур приводит к их устойчивым заболеваниям.
Параметры микроклимата производственных помещений зависят от теплофизических особенностей технологического процесса, климата, сезона года, условий отопления и вентиляции.
Тепловое излучение (инфракрасное излучение) представляет собой невидимое электромагнитное излучение с длиной волны от 0,76 до 540 нм, обладающее волновыми, квантовыми свойствами. Интенсивность теплоизлучения измеряется в Вт/м2 . инфракрасные лучи, проходя через воздух, его не нагревают, но, поглотившись твердыми телами, лучистая энергия переходит в тепловую, вызывая их нагревание. Источником инфракрасного излучения является любое нагретое тело.
К группе санитарно- технических мероприятий относятся средства локализации тепловыделений и теплоизоляции, направленные на снижение интенсивности теплового излучения и тепловыделений от оборудования.
Эффективными средствами снижения тепловыделений являются:
- покрытие нагревающихся поверхностей и парогазотрубопроводов теплоизоляционными материалами (стекловата, асбестовая мастика, асботермит и др.);
- герметизация оборудования;
- применение отражательных, теплопоглотительных теплоотводящих экранов;
- устройство вентиляционных систем;
- использование индивидуальных средств защиты.
К медико-профилактическим мероприятиям относятся:
- организация рационального режима труда и отдыха;
- обеспечение питьевого режима;
- повышение устойчивости к высоким температурам путем использования фармакологических средств (прием дибазола, аскорбиновой кислоты, глюкозы), вдыхание кислорода;
- прохождение предварительных при поступлении на работу и периодических медицинских осмотров.
Мероприятия по профилактике неблагоприятного воздействия холода должны предусматривать задержку тепла - предупреждение выхолаживания производственных помещений, подбор рациональных режимов труда и отдыха, использование средств индивидуальной защиты, а также мероприятия по повышению защитных сил организма.
Требования к уровням шума и вибрации на рабочих местах, оборудованных ПЭВМ.
Пример:
В производственных помещениях при выполнении основных или вспомогательных работ с использованием ЭВМ уровни шума на рабочих местах не должны превышать предельно допустимых значений, установленных для данных видов работ в соответствии с действующими санитарно-эпидемиологическими нормативами.
При выполнении работ с использованием ЭВМ в производственных помещениях уровень вибрации не должен превышать допустимых значений вибрации для рабочих мест (категории 3, тип «в») в соответствии с действующими санитарно-эпидемиологическими нормативами.
Шумящее оборудование (печатающие устройства, серверы и т.п.), уровни шума которого превышают нормативные, должно размещаться вне помещений с ЭВМ.
Требования к организации режима труда и отдыха пользователей ПЭВМ.
Пример:
При работе с персональным компьютером очень важную роль играет соблюдение правильного режима труда и отдыха. Все виды трудовой деятельности разделяются на 3 группы:
- группа А-работа по считыванию информации с экрана ПЭВМ с предварительным запросом;
- группа Б - работа по вводу информации;
- группа В – творческая работа в режиме диалога с ЭВМ.
При выполнении в течение рабочей смены работ, относящихся к разным видам трудовой деятельности, за основную работу с ПЭВМ следует принимать такую, которая занимает не менее 50% времени в течение рабочей смены или рабочего дня.
В целях профилактики переутомления и перенапряжения при работе на ВЦ, в том числе при использовании дисплеев, необходимо выполнять во время регламентированных перерывов комплексы упражнений.
Для видов трудовой деятельности устанавливается 3 категории тяжести и напряженности работы с ПЭВМ, которые определяются:
- для группы А- по суммарному числу считываемых знаков за рабочую смену, но не более 60000 знаков за смену;
- для группы Б- по суммарному числу считываемых или вводимых знаков за рабочую смену, но не более 40000 знаков за смену;
- для группы В- по суммарному времени непосредственной работы с ВДТ ПЭВМ за рабочую смену, но не более 6 часов за смену.
В таблице 5.4 представлены сведения о регламентированных перерывах, которые необходимо делать при работе на компьютере, в зависимости от продолжительности рабочей смены, видов и категорий трудовой деятельности с ПЭВМ.
Работа программиста относится к группе Б 3 категории. Перерывы в течение рабочего дня при 8-часовой смене по количеству и продолжительности распределяются следующим образом:
- для 1 категории: 2 перерыва по 15 минут через 2 часа после начала смены и через 2 часа после обеденного перерыва;
- для 2 категории: через 2 часа после начала смены и через 1,5-2 часа после обеденного перерыва по 15 минут каждый или по 10 минут через каждый час;
- для 3 категории: через 1,5-2 часа после начала смены и через 1,5-2 часа после обеденного перерыва по 20 минут каждый или по 15 минут через каждый час.
Таблица 5.4- Регламентированные перерывы
| Категории работ с ПЭВМ | Уровень нагрузки за рабочую смену при видах работы | Суммарное время регламентированных перерывов, мин | |||
| группа А, количество знаков | группа Б, количество знаков | группа В, количество знаков | при 8-часовой смене | при 12-часовой смене | |
| 1 | до 20 000 | до 15 000 | До 2,0 | 50 | 80 |
| 2 | до 40 000 | до 30 000 | До 4,0 | 70 | 110 |
| 3 | до 60 000 | до 40 000 | до 6,0 | 90 | 140 |
При 12-часовой смене перерывы в первые 8 часов такие же, как и при 8-часовой смене; в течение последних 4 часов (независимо от категории и вида работ) каждый час по 15 минут.
Не рекомендуется работать на ПК не более 2 часов подряд без перерыва. В процессе работы для уменьшения отрицательного влияния монотонности рекомендуется менять вид работы, например, чередовать ввод данных и редактирование, считывание информации и ее осмысление.
Заключение для дипломного проекта
В заключении дипломного проекта, излагаются краткие выводы по каждой главе (конкретно по пунктам), отражающие степень раскрытия темы, достижения цели и поставленных задач.
Заключение к дипломному проекту носит форму синтеза полученных в процессе дипломного и курсового исследования результатов теоретического, аналитического и прикладного или рекомендательного характера. Чтобы написать заключение, нужно сделать адекватные выводы по результатам работы. Как правило, заключение дипломного проекта это итоги исследования, содержащие новое по отношению к исходному знанию и являющиеся предметом обсуждения при защите диплома и курсовой. В связи с этим заключение в дипломе не должно подменяться механическим суммированием выводов в конце глав и вопросов, а должно отражать итоговые результаты исследования по теме дипломного проекта.
Пример:
В результате дипломного проектирования разработана информационная система для торгового предприятия.
Система обладает:
- быстрый поиск и выбор товара из базы;
- автоматический подсчёт товарных остатков;
- автоматизирована продажа по кредитным и дисконтным картам;
- учет прихода товара;
- формирование заказов поставщикам;
- возможность удалённого интернет - мониторинга;
- поддержка штрих-кодов: быстрая продажа по коду, создание и печать этикеток (ценников со штрих-кодами);
- режим инвентаризации для проверки складских остатков;
- ведение статистики проданной продукции;
- анализ товарооборота предприятия;
- хранение данных в БД MySQL на выделенном сервере. Обеспечивает необходимое быстродействие работы торговой системы, скорость формирования отчетов, сохранность и целостность данных при сбоях кассового оборудования и неправильных действиях кассиров;
- доступ к информационной системе может осуществляться удаленно, через интернет или локальную сеть. Это, пожалуй, одно из главных преимуществ данной системы перед существующими системами. Так как это позволяет оптимизировать и ускорить процесс заявок на товар у фирм поставщиков. То есть, анализ продукции и заказ товара у фирм поставщиков, для конкретной торговой точки может осуществляться из любого удобного места с доступом в интернет, что позволит экономить время и деньги, а так же вести контроль за несколькими точками одновременно. Это очень удобно для владельцев больших торговых предприятий и сетей магазинов.
Система является очень выгодной с экономической точки зрения, так как она объединяет в себе аналитическую систему и автоматизирует основные бизнес-процессы предприятия, минимизирует человеческий фактор. При этом в качестве результата внедрения мы получаем сокращение операционных издержек, получение дополнительных доходов вследствие увеличения оборота магазина и более качественного анализа по продажам, что помогает более точно отследить спрос покупателей на товар.
К примеру, на разработку таких программ как: 1С-Papyc: Магазин; БЭСТ-Магазин 1С; Управление Торговлей 8.0; Маркет М; Тирика-Магазин была потрачена сумма в пределах от 500000 рублей, до 1000000 рублей, так как эти системы были реализованы на коммерческих языках программирования и к тому же требуют дополнительного программного обеспечения, которое стоит денег. Наша система была реализована на классе Open Source (открытые исходные тексты), которая является бесплатной, что позволяет сократить затраты на ее производство, обслуживание и сопровождение.
Информационная система проектировалась на конкретном торговом предприятии. В процессе проектирования были использованы программные продукты: AllFusion BPWIN (4.1), AllFusion ERWIN (4.1), MS Visio 2010, UML.
Оболочка для информационной системы написана на: PHP , JavaScript . База данных создана в СУБД MySQL , система построена на архитектуре клиент-сервер, в нашем случае используется толстый клиент. Информационная система работает с: принтером чеков, принтером этикеток, сканером штрих-кодов, дисплеем покупателей, принтером для печати документов, электронными весами, мобильными терминалами для пластиковых карт.
Приложение к дипломному проекту
Если в тексте пояснительной записки есть приложения (плакаты, таблицы, распечатки программ, коды программ, копии научных публикаций студента и т.д.), то на них дают ссылки в тексте, а в "Содержании" перечисляют все приложения с указанием их обозначений и заголовков.
Пример:
Приложение А
Рисунок А1 – Приходная накладная
Рисунок А2 – Чек
Рисунок А3 – Штрих-код
Приложение Б
Рисунок Б1 - Потребление продуктов питания на душу населения, кг в месяц
Рисунок Б2 - Потребление продуктов питания на душу населения, кг в год
Рисунок Б3 - Потребление продуктов питания на душу населения, в процентном соотношении
Содержание
1. Анализ предметной области………………...………………………..……….5
1.1. Анализ существующих систем……………………………………………...5
1.2. Описание предметной области……..……………………………………….5
2. Проектирование информационной системы…………………………………9
2.1. Предварительное обследование предприятия…………………………...…9
2.1.1. Краткая информация о предприятии……………………………………..9
2.1.2. Видение выполнения проекта и границы проекта……………………...10
2.1.3. Отчет об обследовании…………………………………………………10
2.2. Описание основных бизнес-процессов предприятия…………………….15
2.2.1. Описание выполнения…………………………………………………....15
2.2.2. Формирование списка бизнес-процессов…………………………….…20
2.2.3. Описание бизнес-процессов…………………………………………..….20
2.2.4. Последовательность действий бизнес-процессов………………………20
2.2.5. Формирование таблицы операций………………………………………24
2.2.6. Формирование таблицы описания документов………………………...27
2.3. Создание функциональной модели ИС с помощью CASE-средств BPwin (Методология IDEF0, DFD и IDEF3)………………………….……………….29
2.3.1. Создание контекстной диаграммы А-0………………………………….29
2.3.2. Создание диаграммы декомпозиции первого уровня А0……………....40
2.3.3. Создание диаграммы декомпозиции второго уровня А1…………...….48
2.3.4. Создание диаграммы узлов……………………………………………....51
2.3.5. Создание диаграмм потоков данных…………………………………....51
2.3.6. Создание диаграммы сценариев………………………………………....56
2.4. Моделирование вариантов использования………………………………..61
2.4.1. Уточненная постановка задачи для системы……………...………..…..61
2.4.2. Составление глоссария проекта…………….………………………...….62
2.4.3. Описание дополнительных спецификаций…………………………….63
2.4.4. Создание начальной версию модели вариантов использования…..…..64
2.4.5. Модификация модели вариантов использования……………...…….....68
2.5. Создание диаграмм взаимодействия……………………………………....70
3. Реализация информационной системы……………………………………...80
3.1. Выбор архитектуры и ее описание………………………………...………80
3.1.1. Выбор архитектуры………………………...…………………………….80
3.1.2. Описание архитектуры………………………………………………..….91
3.2. Выбор СУБД и ее описание.……………………………………………….94
3.2.1. Выбор СУБД…………………………………………..…………………..94
3.2.2. Описание СУБД………………………………………………………....100
3.3. Разработка структуры баз данных…………………….……………….....102
3.3.1. Основные сущности предметной области……………………………..102
3.3.2. Модель «Сущность-связь»……………………………………………...103
3.4. Реализация базы данных………………………………………………….104
3.5. Графический интерфейс информационной системы…………………...117
4. Экономическая часть проекта……………………………………………....123
4.1. Расчет трудоемкости проекта………………………………...…………..123
4.2. Определение расходов на оплату труда………………………………….124
4.3. Определение накладных расходов……………………………………….126
4.4. Определение эксплуатационных расходов………………………………126
4.5. Определение себестоимости проекта…………………………………….128
4.6. Выводы по организационно-экономической части……………………..129
5. Безопасность и экологичность проекта…………………………………...129
5.1. Безопасность жизнедеятельности на торговых предприятиях………....129
5.2. Условия и обеспечение безопасности труда…………………………….130
5.3. Меры безопасности при работе на ПЭВМ…………………………….131
5.3.1. Требования к ПЭВМ…………………………………………………….131
5.3.2. Общие требования к организации рабочего места, пользователя ПЭВМ…………………………………………………………………………...132
5.3.3. Основные требования к освещенности рабочего места………………134
5.3.4. Требования к микроклимату производственных помещений………..135
5.3.5. Требования к уровням шума и вибрации на рабочих местах, оборудованных ПЭВМ………………………………………………………………….136
5.3.6. Требования к организации режима труда и отдыха пользователей ПЭВМ………………………………………………………………………...…136
5.3.7. Действие опасных и вредных факторов, возникающих при работе с ПЭВМ на организм человека………………………………………………….138
5.4. Требования пожарной безопасности………………………………….….139
5.5. Комплексная безопасность……………………………………………….140
6. Введение для дипломного проекта………………………………………...140
7. Заключение для дипломного проекта…………………………………...…142
8. Приложение к дипломному проекту……………………………………….144
Анализ предметной области
На этапе анализа предметной области, следует:
1.1. Рассмотреть подобные существующие системы, если таковые имеются, и проанализировать их. Выделить основные достоинства и недостатки этих систем.
Пример:
С-Papyc: Магазин
Достоинства информационной системы:
- работает в комплексе с терминалами сбора данных, принтерами этикеток, сканерами штрих-кодов, электронными весами;
- автоматизирована продажа по кредитным и дисконтным картам;
- продажа товаров в кредит по пропускам сотрудников предприятия;
- обеспечивает управление торговым процессом магазина (прием товаров на складе, формирование заказов поставщикам, перемещение товаров в торговый зал, продажи и возвраты товаров, инвентаризацию товаров);
- работа компьютерной сети магазина осуществляется под управлением выделенного сервера 1С-Рарус;
- автоматизирован процесс составления и печати регламентной отчетности и регламентных работ по базе данных.
Недостатки информационной системы:
- сложность установки и настройки;
- отсутствие удаленного интернет-мониторинга;
- необходимость установки дополнительного программного обеспечения;
- не подходит для больших торговых предприятий, так как включает всего три кассовых места;
- невозможность доступа через интернет;
- ориентированность лишь на торговый процесс магазина.
1.2. Описать предметную область. Здесь приводится основная терминология по данной предметной области. Так же описывается основное назначение информационной системы, возможности, задачи, классификации и все, что связанно с предметной областью.
Пример:
Информационные системы в торговых предприятиях
Информационные системы стали сегодня важнейшим инструментом успешного торгового бизнеса. При эффективном использовании такие системы позволяют компаниям получать на рынке значительные конкурентные преимущества.
Динамичное развитие розничной торговли приводит к усилению конкуренции между торговыми предприятиями. Это в свою очередь вынуждает предприятия повышать эффективность своей деятельности, что в немалой степени зависит от возможностей используемых информационных систем по оперативной обработке больших объемов информации. Рост требований торговых предприятий стимулирует появление новых специализированных информационных систем с расширенными возможностями.
С другой стороны, разработчики информационных систем регулярно предлагают торговым предприятиям все более совершенные продукты, обеспечивая эффективность управления многими бизнес-процессами в розничной торговле.
Дата: 2019-04-23, просмотров: 378.
