ГОСТ 2.310-68 устанавливает правила нанесения на чертежи обозначений покрытий (защитных, декоративных, электроизоляционных, износоустойчивых), а также показателей свойств материалов, получаемых в результате термической и других видов обработки (химико-термической, наклёпа и т. п.).

В случаях, когда деталь подвергается термической обработке, на чертеже этой детали указывают показатели свойств материалов, полученных в результате термообработки, например: твёрдость (HRC, HRB, HRA, HB, HV), предел прочности (sВ), предел упругости (sу). Величины глубины обработки (h) и твёрдости материалов указывают предельными значениями, например: h 0,7 ... 0,9 мм; 44 ... 50 HRC.

Если всю деталь подвергают одному виду обработки, то в технических требованиях пишут требуемые показатели свойств материала, например:

«44 ... 50 HRC»,

или «235…265 НВ»,

или «цементировать h 0,8…1,2 мм; 56…62 HRC».

Если обработке подвергают отдельный участок детали, то показатели свойств материала и способ получения этих свойств указывают на полке линии-выноски, а сам участок отмечают штрихпунктирной утолщённой линией, проводимой на расстоянии 0,8... 1 мм от него, с указанием размеров участка (рис. 22а).

Если деталь подвергают одному виду обработки, а некоторые поверхности - другому или оставляют без обработки, то в технических требованиях делают запись по типу:

«40 ... 45 HRC, кроме поверхности А» (рис. 22б) или

«260 ... 280 HВ, кроме места, обозначенного особо» (рис. 28).



а                                                      б

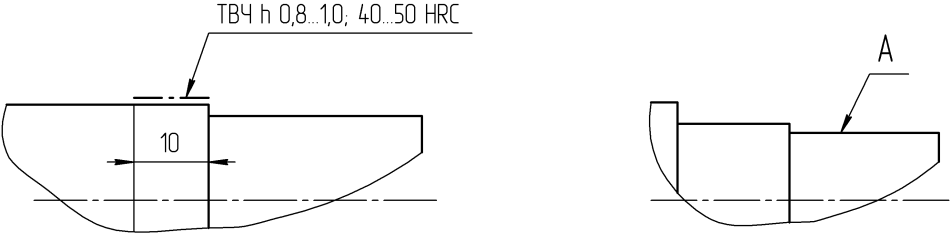

Рис. 22. Обозначение на чертежах термической обработки





Покрытие поверхностей может быть:

 - металлическим, неметаллическим по ГОСТ 9.306-85;

 - лакокрасочным по ГОСТ 9.032-74.

Обозначение покрытия приводят в технических требованиях чертежа после слова «Покрытие».

При нанесении одинакового покрытия на несколько поверхностей их обозначают одной буквой и делают запись: «Покрытие поверхностей А ...».

Участки поверхности, подлежащие покрытию, отмечают, штрихпунктирной утолщённой линией на расстоянии 0,8 ... 1 мм от контурной линии.

Обозначение лакокрасочного покрытия включает обозначение лакокрасочного материала, класс покрытия, обозначение условий эксплуатации.

Класс покрытия определяет требования к качеству поверхности. Для классов I – VII установлены нормы на наличие дефектов: включений, шагрени, потёков, штрихов, рисок, волнистости, разнооттеночности.

Условия эксплуатации определяются воздействием климатических факторов, морской водой (4/2), минеральными маслами и смазками (6/1) и др. Климатические факторы зависят от макроклиматических районов (по ГОСТ 9.104-79) (У - с умеренным климатом; УХЛ - с умеренным и холодным климатом; ОМ - с умеренно-холодным, и тропическим морским климатом, в том числе для судов неограниченного района плавания). Изделие, работающее на открытом воздухе, имеет категорию размещения – 1.

Таким образом, запись «Покрытие – Эмаль МЛ-152 синяя. II.У1» характеризует покрытие синей эмалью МЛ-152 по II классу, эксплуатирующееся на открытом воздухе умеренного макро-климатического района.

На чертежах изделий, подвергаемых покрытию, указывают размеры и шероховатость поверхности до покрытия. Допускается указывать одновременно размеры и шероховатость поверхности до и после покрытия.

При выборе металлических и неметаллических неорганических покрытий опираются на ГОСТ 9.303-84. Необходимо учитывать ряд факторов: назначение детали, назначение покрытия, условия эксплуатации детали, материал детали, свойства покрытия. Толщина покрытия должна быть учтена при назначении полей допусков на размеры для образования посадок.

Обозначения металлических и неметаллических неорганических покрытий включает обозначение способа обработки основного металла; обозначение способа получения покрытия; обозначение материала покрытия; минимальную толщину покрытия; обозначение электролита (раствора); обозначение функциональных или декоративных свойств покрытия; обозначение дополнительной обработки. В обозначении покрытия наличие всех перечисленных составляющих не обязательно.

Например:

Ц6. хр. бцв – цинковое покрытие толщиной 6 мкм с бесцветным хроматированием,

Хим. Фос. прм - химическое фосфатное покрытие, пропитанное маслом,

Хим. Окс. прм - химическое окисное покрытие, пропитанное маслом,

Кд3. хр – кадмиевое покрытие толщиной 3 мкм, хроматированное.

В технических требованиях чертежа должна быть запись вида:

«Покрытие – Хим. Окс. прм» или

«Покрытие поверхности А – Кд6.хр»
