Правила нанесения размеров и предельных отклонений на чертежах устанавливает ГОСТ 2.307-2011.

Общее количество размеров на чертеже должно быть минимальным, но достаточным для изготовления и контроля изделия (рис.11).

Размеры на чертежах указывают размерными линиями. Допускается проводить размерные линии непосредственно к линиям видимого контура, осевым, центровым и другим линиям.

Линейные размеры и их предельные отклонения на чертежах и в спецификациях записывают в миллиметрах, без обозначения единиц измерения. Для размеров и предельных отклонений, приводимых в технических требованиях и пояснительных надписях на поле чертежа, обязательно указывают единицы измерения.

Размеры, не подлежащие выполнению по данному чертежу и указываемые для большего удобства пользования чертежом, называются справочными. Их отмечают на чертеже знаком «*», а в технических требованиях записывают: «* Размеры для справок» (рис. 11, рис. 29). Если все размеры на чертеже справочные, их знаком «*» не отмечают, а в технических требованиях записывают: «Размеры для справок».

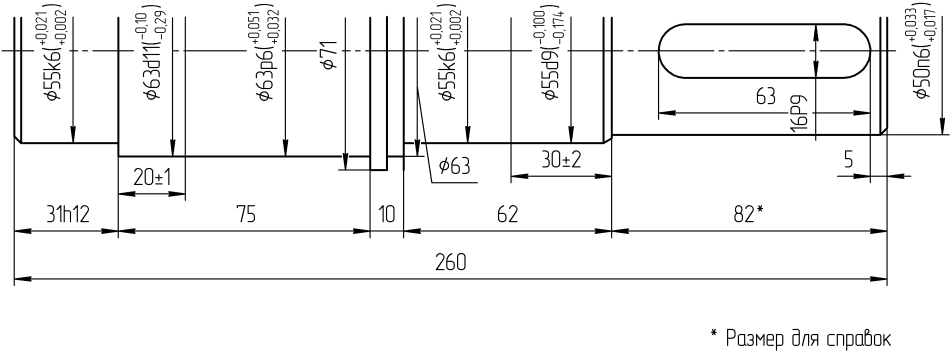

Рис. 11 Пример нанесения размеров

Не следует повторять размеры одного и того же элемента на разных изображениях, в технических требованиях и спецификации.

Размещение размерного числа при различных положениях размерных линий на чертеже определяется удобством чтения. При этом размерные числа и предельные отклонения нельзя разделять линиями изображения и наносить в местах пересечения размерных, осевых или центровых линий. Нельзя разрывать линию контура для нанесения размерного числа. Линии штриховки, осевые и центровые линии в месте нанесения размерного числа прерывают (рис. 12). Допускается не наносить размеры радиуса дуги окружности сопрягающихся параллельных линий (см. рис. 11).

Если для написания размерного числа недостаточно места над размерной линией, то размеры наносят, как показано на рис. 13.

Радиусы скругления с размерами менее 1 мм не изображают, а их размеры наносят, как показано на рис. 13. Размеры одинаковых радиусов допускается указывать на общей полке. Размеры двух симметрично расположенных элементов наносят один раз без указания их количества (см. рис.13).

Рис. 12 Пример нанесения размерных чисел на штриховку и осевую линию

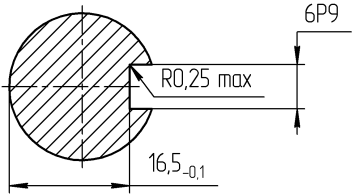

Рис. 13 Пример нанесения размерных чисел

Для всех размеров, нанесённых на чертежах, указывают предельные отклонения. Предельные отклонения размеров (допуски) указывают непосредственно после номинальных размеров (см. рис. 11 - 13), кроме допусков низкой точности, оговариваемых общей записью в технических требованиях. Такая запись характеризует общие допуски. Подробнее об общих допусках рассмотрено в 4.7.

Границу между участками поверхности с одним номинальным размером, но с разными предельными отклонениями, наносят сплошной тонкой линией, а номинальный размер указывают с соответствующими предельными отклонениями для каждого участка отдельно (см. рис.11). Подробнее о допусках и посадках рассмотрено в 4.2.
