Радиосвязь организуется не только с помощью сетей фиксированной радиосвязи, но и с использованием сетей с подвижными объектами (СРПО).

Сеть радиосвязи с подвижными объектами – это совокупность технических средств, с помощью которых можно предоставлять подвижным объектам связь между собой и с абонентами телефонной сети. Она предназначена для обслуживания абонентов при международном, национальном и региональном передвижениях (роуминг) и позволяет обеспечивать связь между абонентами при пересечении ими границ разных географических зон.

Сети радиосвязи с подвижными объектами классифицируются по нескольким признакам (рис. 3.8) [2]. Технологические СРПО принадлежат определённым ведомствам и службам (газовая промышленность, железнодорожный транспорт, скорая помощь, пожарная охрана и др.). Они предназначены для предоставления услуг радиосвязи ограниченному контингенту физических и юридических лиц.



космические аппараты (КА)

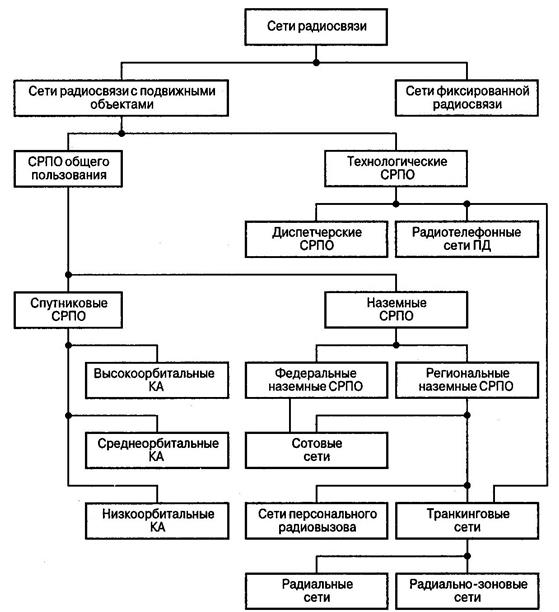

Рис. 3.8. Классификация сетей радиосвязи с подвижными объектами



Технологические СРПО подразделяются на диспетчерские, транкинговые и радиосети передачи данных. Диспетчерские СРПО предназначены для радиотелефонной связи должностных лиц органов управления с подчинёнными подвижными объектами, а также абонентов между собой.

Сотовые СРПО относятся к общедоступным сетям наземной радиосвязи с подвижными объектами, которые предоставляют абонентам все виды услуг обычной телефонной связи. Они построены в виде совокупности сетей, покрывающих обслуживаемую территорию, в которых для обеспечения эффективного использования выделенного частотного ресурса и высокой ёмкости сети применяется повторное использование частот.

Транкинговые (радиальные и радиально-зоновые) сети предназначены для предоставления услуг связи в основном абонентам ведомственных сетей на базе реализации многостанционного доступа к небольшому числу радиоканалов с ограниченным выходом или без выхода на телефонную сеть общего пользования. Транкинговые сети позволяют заменить сети радиосвязи с фиксированным распределением частот и осуществить интеграцию в рамках одной сети связи различных групп пользователей с целью повышения эффективности применения радиочастотного спектра.

С топологической точки зрения сеть сотовой связи строится в виде совокупности ячеек, или сот, покрывающих обслуживаемую территорию. Общая структура сети сотовой радиосвязи с подвижными объектами показана на рис. 3.9 [2].

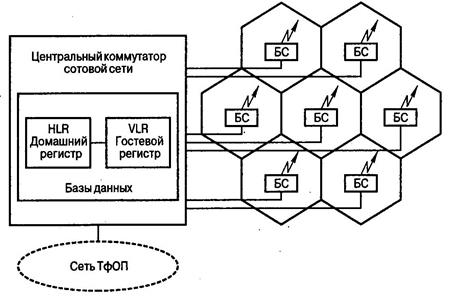

Рис. 3.9. Структура сотовой сети радиосвязи



Сотовая структура сети основана на принципе повторного использования частот – главном принципе сотовой сети. Элементами сотовой сети, кроме того, являются:

– центр коммутации;

– базовые станции;

– подвижные станции, или абонентские радиотелефонные аппараты.

Базовая станция (БС) сотовой связи обслуживает все подвижные станции в пределах своей ячейки, при этом ресурс для установления соединений базовая станция предоставляет по требованию подвижных абонентов, как правило, на равноправной основе.

При перемещении абонента из одной ячейки в другую происходит передача его обслуживания от одной базовой станции к другой. Все базовые станции сети, в свою очередь, замыкаются на центр коммутации, с которого имеется выход в единую сеть электросвязи РФ.

В настоящее время широко используется общеевропейский стандарт GSM-900. В этом стандарте передатчики подвижных станций работают в диапазоне частот 890–915 МГц, передатчики базовых станций – в диапазоне 935–960 МГц. Между диапазонами приёма и передачи предусмотрен постоянный разнос в 45 МГц. Каждый из поддиапазонов разбит на 124 частотных канала с шагом 200 кГц. Максимальная дальность связи 35 км.

В стандарте GSM обеспечивается высокая степень безопасности передаваемых сообщений за счёт их шифрования по алгоритму шифрования с открытым ключом. Функциональное сопряжение элементов системы осуществляется рядом интерфейсов.

В технологии построения транкинговой связи используется принцип, при котором конкретный канал закрепляется для каждого сеанса связи индивидуально в зависимости от распределения нагрузки в системе, а трафик нагрузки в основном замыкается внутри сетей. Выход абонентов на сеть телефонной связи общего пользования (ТфОП) ограничен.

В настоящее время используют радиальные и радиально-зоновые транкинговые сети. Такая сеть включает:

– базовую станцию, состоящую из антенно-фидерного устройства, модулей приёмопередатчиков, контроллеров для каждого модуля приёмопередатчика и базового контроллера;

– зоновое оборудование (станцию), состоящее из автономных ретрансляторов, соединительных линий с сетью общего пользования и контроллеров;

– оборудование управления, состоящее из системного терминала «менеджер системы», пультов диспетчера.

В транкинговых сетях, построенных по радиальному принципу, весь канальный ресурс закрепляется за одной центральной базовой станцией (ЦРС). Антенна такой станции размещается в наиболее высокой точке предполагаемого обслуживания рис. 3.10 [2]. Примером такой архитектуры является советская сеть радиосвязи «Антей», созданная в 1960 г.





Рис. 3.10. Структура транкинговой сети, построенной по радиальному принципу



Рассматриваемая схема имеет ряд недостатков, в частности, для расширения зоны обслуживания необходимо увеличить мощность абонентской станции (АС), что соответственно повышает общий уровень помех.

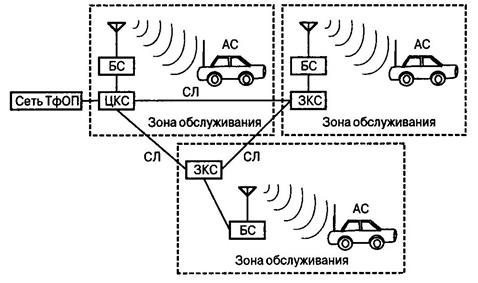

При небольшом количестве абонентов увеличения зоны обслуживания можно добиться, используя радиально-зоновый принцип. Формируется так называемая односотовая сеть с несколькими точками размещения антенн и с вещанием на общей волне. В этом случае наряду с главным пунктом размещения антенны (УКС) имеется ряд вспомогательных пунктов (ЗКС), соединённых линиями связи с главным (рис. 3.11) [2].





Рис. 3.11. Структура транкинговой сети, построенной по радиально-зоновому принципу



В общем случае технология построения транкинговых сетей предусматривает следующее:

– использование метода свободного выбора незанятого канала радиодоступа из выделенного в каждой зоне обслуживания пучка каналов. Это достигается образованием общего для всех пользователей в каждой зоне служебного (сигнального) канала, по которому в соответствующую базовую станцию поступают сигналы вызовов, включая идентификацию вызываемого абонента, а также номер вызывающего абонента;

– они не обеспечивают непрерывной связи при пересечении абонентами границ зон радиоприкрытия базовых станций. «Эстафетная передача» заменена операцией повторного вхождения в сеть при ухудшении качества связи, обусловленного переходом пользователя из одной зоны в другую;

– наделение базовых станций функциями локального управления сотами путём непосредственного соединения абонентов, находящихся в зоне обеспечения, через локальный коммутатор, а также подключением подвижных пользователей к местной автоматической телефонной станцией (АТС), имеющей прямые выходы на локальный коммутатор базовой станции или через диспетчерский пункт.
