Структура сети связи гарнизона – это упорядоченная совокупность различных видов проводной и беспроводной связи, учитывающая топологию размещения абонентов и обеспечивающая обмен текущей служебной информацией между подразделениями гарнизона пожарной охраны (ГПО) и абонентами города, а также обмен оперативной информацией между пожарными подразделениями с целью управления силами и средствами тушения пожаров.

в

б

Для анализа структурных свойств сети используется её модель в виде графов. На основе этой модели выбирается соответствующая структура связи. Различные структуры сети связи представлены на рис. 4.1 [3].

а

г

                                                                        г

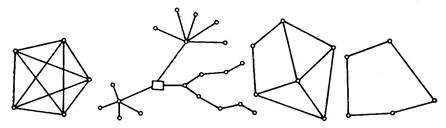

Рис. 4.1. Структура сети связи: а – полносвязная; б – древовидная; в – сеточная; г – кольцевая



На рис. 4.1, а представлена полносвязная структура сети связи, или «каждый с каждым». В этой структуре каждая пара узлов имеет непосредственную связь между собой и представляет собой способ соединения рассредоточенных источников и потребителей информации. При большом числе узлов затруднена реализация такой структуры, поскольку требует n(n – 1)/2 каналов ввода-вывода, а каждый из n узлов должен иметь n – 1 каналов. Наиболее рациональной является древовидная структура радиально-узлово­го типа с соподчинением (рис. 4.2, б), при которой число каналов также равно n – 1, а при подключении дополнительных узлов требуется такое же число каналов. Однако такая структура сети связи для повышения её устойчивости требует увеличения числа каналов за счёт введения дублирования. Сеточная структура сети связи обеспечивает связь каждого узла с определённым числом смежных узлов в единое сеточное формирование (рис. 4.1, в). Частный случай этой структуры с числом n каналов (кольцевая структура) показан на рис. 4.1, г. Сеточная структура образуется объединением кольцевых структур, в котором для соединения заданного числа узлов требуется на единицу больше, чем в древовидной структуре. Введение такого дополнительного канала повышает устойчивость всей сети связи за счёт увеличения числа обходных маршрутов для передачи сообщений.

На рис 4.2 [3] приведена в общем виде структура связи гарнизона пожарной охраны. Из схемы видно, что ЦППС имеет разветвлённую сеть линий и каналов связи, основные из которых обеспечивают круглосуточную связь с пожарной частью (ПЧ), специальными службами города (ССГ), такими как горгаз, милиция, скорая помощь, водоканал и др., особо важными объектами (ОВО) и городской администрацией (ГА).





Рис. 4.2. Структура связи гарнизона пожарной охраны



Для повышения оперативности, устойчивости и живучести связи применяют несколько дублирующих друг друга линий связи различных видов. Например, сеть спецсвязи ЦППС с ПЧ включает в себя прямые линии с ГАТС, спецсвязи 01 с высокочастотным уплотнением и радиолинии.Связь ЦППС с ССГ и ГА осуществляется по специальным прямым линиям и линиям ГАТС, ЦППС с ОВО – по прямым линиям, линиям ГАТС, спецсвязи 01 и высокочастотным каналам. В основе системы связи в пожарной охране лежит обмен речевой информацией. Высокочастотные каналы служат, как правило, для передачи дискретных сигналов от пожарных извещателей, установленных на охраняемых объектах. На рис. 4.3 [10] приведена структурная схема единой дежурно-диспетчерской службы (ЕДДС) города Нижневартовска на базе телефонного номера 01.



			Единая дежурно-диспетчерская служба Главного управления по делам гражданской обороны и чрезвычайным ситуациям (ГОЧС) Ханты-Мансий­ско­го автономного округа















 « 01» « 01» «01 01





 Приложение 3 к постановлению

Федеральное государственное унитарное предприятие «Нижневартовское авиапредприятие»

 Главы города Нижневартовска

Железнодорожная станция «Нижневартовск-1»





Водолазно-спасательная станция Государственной инспекции маломерных судов

Приложение 4 к постановлению



Некоммерческое партнерство «Нижневартовская городская служба спасения»







Рис. 4.3. Структурная схема единой дежурно-диспетчерской службы



Эффективность противопожарной службы характеризуется вероятностью того, что сообщение будет передано требуемому абоненту в течение времени, не более заданного, которое устанавливается исходя из скорости старения информации.

Устойчивость одной линии (луча) связи без резервных определяется выражением [3]



                            Р_1с (t) = e^-λ1t,                                           (4.1)



где λ₁ – интенсивность повреждения линии связи; t – текущее время.

Устойчивость связи, или вероятность прохождения информации между ЦППС и ПЧ при наличии одного резервного луча, определяется выражением [3]



Р_2с = e^{–λ1 t} + [λ₁ / (λ₂ – λ₁)] ∙ (e^{–λ1 t} – e^{-λ2 t}),                    (4.2)



где λ₂ – интенсивность повреждения резервного луча.

В целом устойчивость всей структуры с кратным холодным резервированием k определяется по формуле [3]



        Р_{(k + h)}(t) = P_kc(t_i) + P_{(k + 1)}(t_i – τ) f_kc (τ) dτ,                     (4.3)



где P_kc(t_i) – вероятность безотказной работы структуры, имеющей один основной и k резервных лучей; P_{(k + 1)}(t_i – τ) – вероятность безотказной работы (k + 1)-го резервного луча в течение времени наработки (t_i – τ) при условии, что до момента τ этот луч был работоспособный; f_kc(τ) – плотность распределения наработки до первого отказа структуры, имеющей один основной и k резервных лучей для обмена информацией.

Необходимо отметить, что всякое резервирование требует дополнительных затрат, поэтому затраты на резервирование С_р не должны превышать получаемого выигрыша С_в, т. е. С_р ≤ С_в. Выигрыш включает в себя как материальный, так и социальный эффект. Материальный эффект получается за счёт сокращения убытков от пожаров, а социальный – за счёт снижения влияния последствий пожаров на здоровье людей.
