Линии связи – это физическая среда, по которой передаются информационные сигналы. В одной ЛС может быть организовано несколько каналов связи путём временного, частотного, кодового и других разделений. В этом случае канал является логическим, или виртуальным. Если канал полностью монополизирует линию связи, то он называется физическим каналом и совпадает с линией связи.

Одним из основных требований к каналу передачи данных является пропускная способность, или скорость передачи данных. Как следует из формулы (1.8), скорость передачи данных существенно зависит от уровня помех.
В настоящее время наименьший уровень помех имеют волоконно-опти­че­ские линии связи (ВОЛС), поэтому они находят самое широкое применение в системах передачи данных.

Основу ВОЛС составляют «внутренние подкабели» – стеклянные или пластиковые волокна диаметром от 5 (одномодовые) до 100 (многомодовые) микрон, окружённые твёрдым заполнителем и помещённые в защитную оболочку диаметром 125–250 мкм. В одном кабеле может содержаться от одного до нескольких сотен внутренних подкабелей. Кабель, в свою очередь, окружён заполнителем и покрыт более толстой защитной оболочкой, внутри которой проложен один или несколько силовых элементов, обеспечивающих механическую прочность кабеля.

По одномодовому волокну (диаметр 5–15 мкм) оптический сигнал распространяется, почти не отражаясь от стенок волокна (входит в волокно параллельно его стенкам), чем обеспечивается широкая полоса пропускания до сотен гигагерц. По многомодовому волокну (диаметр 40–100 мкм) распространяются сразу много сигналов, каждый из которых входит в волокно под своим углом (модой), отражаясь от стенок волокна в разных местах. Полоса пропускания для такого кабеля составляет сотни мегагерц.

Источник распространяемого по ВОЛС светового луча – преобразователь электрических сигналов в оптические, например, светодиод или полупроводниковый лазер. Кодирование информации осуществляется изменением интенсивности светового луча. Физической основой передачи светового луча по волокну является принцип полного внутреннего отражения луча от стенок волокна, обеспечивающий минимальное затухание сигнала, наивысшую защиту от внешних электромагнитных полей и высокую скорость передачи. На другом конце кабеля принимающий прибор преобразует световые сигналы в электрические.

По одному магистральному оптоволоконному кабелю можно одновременно организовать несколько сот тысяч телефонных каналов.

Эффективное управление любой организацией невозможно без непрерывного отслеживания состояния объекта управления, без оперативной координации деятельности структурных подразделений и сотрудников.
Для эффективного взаимодействия специалистов необходима система распределённой обработки данных. Эту задачу выполняют информационно-вычисли­тельные сети, которые в зависимости от охватываемой ими территории делятся:

– на локальные (ЛВС или LAN – Local Area Network);

– региональные (РВС или MAN – Metropolitan Area Network);

– глобальные (ГВС или WAN – Wide Area Network).

Локальной вычислительной сетью называют сеть, элементы которой: вычислительные машины, терминалы, связная аппаратура – располагаются на сравнительно небольшом удалении друг от друга (до 10 км).

По принципу передачи данных сети делятся на две группы:

– последовательные;

– широковещательные.

В последовательных сетях передача данных выполняется последовательно от одного узла к другому, и каждый узел ретранслирует принятые данные дальше.

В широковещательных сетях в каждый момент времени передачу может вести только один узел, остальные узлы могут лишь принимать информацию. К такому типу сетей относится большая часть ЛВС, использующая один общий канал связи или одно общее пассивное коммутирующее устройство.

По геометрии построения (топологии) ЛВС могут быть:

– шинные (линейные, bus);

– кольцевые (петлевые, ring);

– радиальные (звёздообразные, star).

Сети с шинной топологией используют линейный моноканал передачи данных, к которому все узлы подсоединены через интерфейсные платы посредством относительно коротких соединительных линий. Данные от передающего узла сети распространяются по шине в обе стороны. Промежуточные узлы не ретранслируют поступающие сообщения. Информация поступает на все узлы, но принимает сообщение только тот, которому оно адресовано. Сеть с шинной топологией представлена на рис. 2.18 [1].

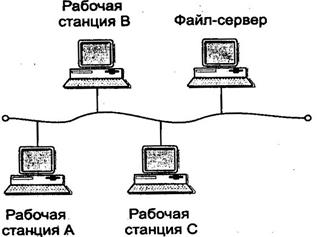

Рис. 2.18. Сеть с шинной топологией

Сеть с шинной топологией простая, её легко наращивать и конфигурировать, а также адаптировать к различным системам. Обладает высокой надёжностью. Сеть с шинной топологией применяет сеть Ethernet.

В сети с кольцевой топологией все узлы соединены в единую замкнутую петлю (кольцо) каналом связи (рис. 2.19) [1].

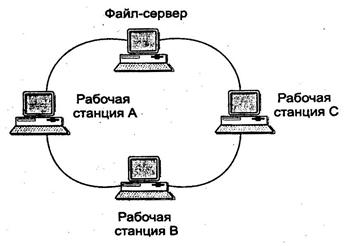

Рис. 2.19. Сеть с кольцевой топологией

Выход одного узла сети соединяется со входом другого. Информация по кольцу передаётся от узла к узлу, и каждый узел ретранслирует переданное сообщение. В каждом узле для этого имеется своя интерфейсная и приёмопередающая аппаратура, позволяющая управлять прохождением данных в сети. Передача данных в сети осуществляется только в одном направлении. Принимающий узел распознаёт и получает только адресованные ему сообщения.

Сеть с кольцевой топологией гибкая и надёжная. Получила широкое распространение на практике, например Token Ring.

Основу сети с радиальной топологией составляет сервер, к которому подсоединены рабочие станции, каждая по своей ЛС. Вся информация передаётся через центральный узел, который ретранслирует, переключает и маршрутизирует информационные потоки в сети (рис. 2.20) [1].

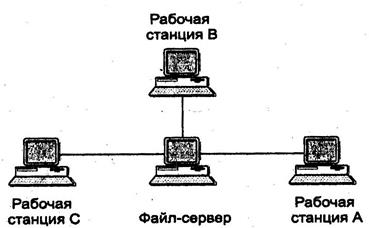

Рис. 2.20. Сеть с радиальной топологией

Такая сеть представляет собой аналог системы телеобработки, у которой все абонентские пункты являются интеллектуальными, поскольку содержат в своём составе компьютер. В качестве недостатков такой сети можно отметить большую загруженность центральной аппаратуры и полную потерю работоспособности при её отказе.

Следующим этапом развития сетевых технологий становится создание корпоративных и глобальных сетей. Базой для организации глобальной сети Интернет стала корпоративная сеть Министерства обороны США ARPANet (ARPA –Advanced Research Projects Agency). Сеть строилась как устойчивая к внешним влияниям закрытая инфраструктура, способная выжить в условиях воздействия поражающих факторов ядерного взрыва.

Основу Интернета составляют высокоскоростные телекоммуникационные магистральные сети. К магистральной сети через точки сетевого доступа NAP (Network Access Point) подсоединяются автономные системы, каждая из которых уже имеет своё административное управление, свои внутренние протоколы маршрутизации.

Основные ячейки Интернета – это локальные вычислительные сети, кроме того, возможно самостоятельно подключать персональный компьютер к Интернету. Компьютеры, непосредственно подключённые к Интернету, называются хост-компьютерами. Скорость доступа к сети определяется пропускной способностью каналов связи между автономными системами. Для модемного доступа по коммутируемым телефонным каналам связи эта скорость составляет 19–56 кбит/с, по выделенным телефонным линиям – от
64 кбит/с до 2 Мбит/с, для сетей, использующих ВОЛС и спутниковые каналы связи пропускная способность превышает 2 Мбит/с. Зависимость времени передачи информации от её объёма и скорости передачи данных представлена в табл. 2.1 [1].

Таблица 2.1
