Обработка информации на физическом уровне осуществляется как решение следующих основных задач:
• помехоустойчивое канальное кодирование, позволяющее выявлять и исправлять искаженные блоки, а при невозможности их исправления — информировать об этом RLC-уровень;
• перемежение бит в пределах передачи одного блока;
• мультиплексирование, заключающееся в создании пачек специального вида и формировании из этих пачек кадров и мульти-кадров для передачи по радиоканалу.
Параметр | Схема кодирования | ||||
| CS1 | CS2 | CS3 | CS4 | |
Логические каналы | PDTCH РАССН РВССН РРСН PNCH PTCCH/D | PDTCH | PDTCH | PDTCH | |
RLC-пакет данных | Число байт | 22 | 32 | 38 | 52 |
Число дополнительных бит | 0 | 7 | 3 | 7 | |
Размер МАС-заголовка, бит | 8 | 8 | 8 | 8 | |
Размер блока на входе кодера, бит | 184 | 271 | 315 | 431 | |
Блочное предкодирование | Не используется | (6,3) | (6,3) | (12,3) | |
Размер блока на входе блочного кодера, бит | 184 | 274 | 318 | 440 | |
Число проверочных бит | 40 | 16 | 16 | 16 | |
Размер блока на выходе блочного кодера, бит | 228 | 284 | 338 | 456 | |
Сверточный код | (2, 1, 5) | (2, 1, 5) | (2, 1, 5) | Не используется | |
Размер блока на выходе сверточного кодера, бит | 456 | 558 | 676 | 456 | |
Число выкалываемых бит | 0 | 132 | 220 | 0 | |
Размер блока на выходе канального кодера | 456 | 456 | 456 | 456 | |
Перемежение | 4 блока по 114 бит | ||||
Вид пакета передачи по радиоканалу | Нормальная пачка 148 бит | ||||
Скорость передачи данных, Кбит/с | 9,05 | 13,4 | 15,6 | 21,4 |
В процессе канального кодирования из каждого RLC/MAC пакета формируется блок физических данных, размер которого при любой схеме кодирования составляет 456 бит. Далее такой блок подвергают перемежению, в результате чего возникает четыре блока по 114 бит в каждом, и их передают по радиоинтерфейсу. Возможные параметры различных схем кодирования при GPRS представлены в табл. 15.3.
Радиочастотный подуровень подсети GPRS не отличается от традиционной сети GSM, т.е. в нем используются сигналы с тем же видом гауссовской частотной модуляции и минимальным сдвигом частоты, а также с такими же временными и спектральными характеристиками.
Соответственно аналогичные требования предъявляются и к приемопередающим трактам подсети GPRS.
Шифрование в сети GPRS
Главным отличием обеспечения информационной безопасности в сети GPRS от традиционной сети GSM является то, что наряду со стандартным алгоритмом шифрования существует возможность выбора соответствующих алгоритмов из широкого списка. Специализированная группа экспертов SAGE (ETSI Security Algorithms Group of Experts) разработала принципы шифрования при пакетной передаче данных. Эти алгоритмы предоставляются производителям аппаратуры и сетевым операторам на основе лицензии при условии конфиденциальности. Как известно, в традиционной сети GSM шифрованию подвергается информация между МС и БС для одного логического канала. Шифрование же в GPRS производится между ОУ и МС на уровне LLC, а БС в процессах шифрования никак не участвует. Кроме того, шифрование производится независимо в восходящем и нисходящем направлениях с использованием различных ключей шифрования.
Поскольку при GPRS номер временного кадра не известен (а этот номер лежит в основе традиционного шифрования в GSM), то за его аналог берется номер LLC-пакета. Следовательно, исходя из объема LLC-пакета шифрованию подвергаются данные объемом до 1 600 байт (в отличие от 114 бит в традиционной GSM).
Стандартный алгоритм использует симметричную схему шифрования, а основными параметрами при этом являются следующие: • ключ шифрования Кс длиной 64 бит. Как и при традиционной GSM, его генерирует МС в процессе аутентификации, и он совпадает с значением Кс, полученным ОУ от ДР в составе триплетов;
• INPUT — параметр, имеющий длину 32 бит и зависящий от типа LLC-пакетов. В случае использования 1-кадров, переносящих абонентские пакеты, значение INPUT устанавливается случайным образом и увеличивается на единицу для каждого нового I-кадра. Если же используются UI-кадры, переносящие как абонентские пакеты, так и сигнализацию, значение INPUT представляет собой неповторяющееся 32-битовое число, определяемое из LLC-заголовка;
• DIRECTION — однобитовый параметр, определяющий направление передачи;
• OUTPUT — строка, содержащая зашифрованные данные. Ее минимальная длина составляет 3 байт, а максимальная — 1600 байт, что соответствует максимально возможной длине полезной части LLC-пакета, включая 3 байт проверочных символов FCS. При этом заголовок LLC-пакета не шифруется.

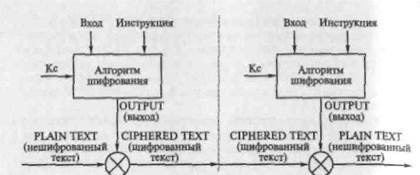

Принцип шифрования при GPRS с использованием введенных параметров поясняет рис. 15.16. На передающей стороне входящие в OUTPUT биты складываются по модулю 2 с битами исходного сообщения PLAIN TEXT, что в результате дает зашифрованное сообщение CIPHERED TEXT. Соответственно для восстановления исходного сообщения на приемной стороне биты зашифрованного сообщения складываются по модулю 2 с битами строки OUTPUT. Для повышения эффективности процесса шифрования предусмотрена возможность генерирования на выходе алгоритма пакетов, содержащих требуемое число байт. Обычно используются или короткие (25 ...50 байт), или длинные (500... 1000 байт) пакеты.
Контрольные в опросы
1. Перечислите основные функциональные узлы сети GPRS и укажите их аналоги в традиционной GSM.
2. Какие характеристики определяются параметром QoS?
3. Опишите процедуру получения сетью адреса определенного узла.
4. Перечислите основные интерфейсы сети GPRS и поясните их назначение.
5. Какие логические каналы, предназначенные для пакетной передачи данных, организованы в сети GSM/GPRS?
6. Каковы функции МАС-протокола GPRS?
7. Перечислите и кратко опишите протоколы передачи данных по Gn-нтерфейсу.
8. Раскройте структуру GTP-пакета.
9. В чем заключаются сходство и различие иерархической кадровой
структуры GPRS и традиционной GSM?
10. Для чего используется флаг установки соединения?
11. Опишите процедуру преобразования пакетных данных на LLC-уровне.
12. Чем отличаются принципы шифрования в GPRS и в традиционной GSM?
