В GPRS все данные, относящиеся к абоненту, можно разделить на две группы. Первая группа данных, связанная с режимом мобильности абонента, называется ММ-контекстом (Mobile Management Context). Вторую группу составляют данные, относящиеся к организации пакетной передачи — PDP-контекст. Абонент может иметь несколько различных вариантов подписки на услуги GPRS, что соответствующим образом отражается в нескольких PDP-контекстах.
При выполнении основных процедур, связанных с организацией и управлением передачи пакетных данных, происходят следующие системные процессы: подключение и отключение пакетной сети, переопределение соты и области маршрутизации, управление сеансами.

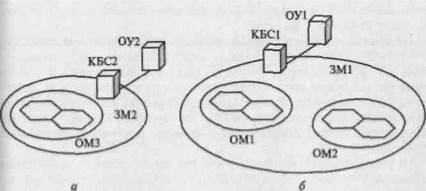

Управление мобильностью в сети GPRS осуществляется так же, как и в GSM с той лишь разницей, что наряду с понятием зоны местоположения здесь используется понятие области маршрутизации. При этом одна ЗМ может содержать несколько ОМ, которые можно рассматривать как пакетные подсети и в пределах которых производится пейджинг абонентов GPRS (рис. 17.1).
Одна ОМ всегда управляется ОУ (данное ограничение аналогично управлению в сети GSM, где одна ЗМ обслуживается только одним ЦКПС), и она не может принадлежать более чем одной
ЗМ. Следовательно, необходимо совместное обновление данных о местоположении и маршрутизации при использовании услуг GPRS. Зона местоположения определяется идентификатором RAI, ко-торый назначается оператором. Мобильный GPRS-терминал отслеживает текущее значение RAI и при пересечении границ ОМ инициирует процедуру обновления информации о ней. Слежение за местонахождением терминала определяется нахождением в одном из трех режимов управления мобильностью:
• ожидание (IDLE) — режим, характерный для терминала, у которого не осуществлена процедура подключения к GPRS;
• готовность (READY) — режим, характеризующий активную фазу передачи пакетных данных;
• резервный (STANDBY) — режим, в который терминал переходит по завершении активной фазы.
Смена режимов происходит при наступлении соответствующих событий или по истечении установленных временных интервалов. Заметим, что в резервном режиме информация о положении абонента известна ОУ с точностью до ОМ, а в режиме готовности — с точностью до соты.
Если покупаемый мобильный терминал изначально не прописан в сети GPRS, то она на данный момент не имеет информации о его местонахождении, и можно сказать, что абонент находится в режиме ожидания. Хотя в этом состоянии в отношении пакетной сети абонент недоступен, тем не менее МС контролирует SCCH для получения системной информации.
При включении телефона с вставленной SIM-картой, в которой прописаны услуги GPRS, происходит подключение к пакетной сети, после успешного завершения которого терминал переходит в режим готовности. При этом становятся возможными такие процедуры, как активация-дезактивация PDP-контекста, отправка и получение пользовательских пакетов данных. МС помещает глобальный идентификатор соты (CGI) в заголовок пакета данных, и в ОУ появляется информация о местоположении абонента с точностью до соты.
Мобильная станция не может долго находиться в режиме готовности, не совершая никаких действий, поскольку специальный таймер производит отслеживание интервала времени, по истечении которого происходит переход в резервный режим. Заметим, что при нахождении в режиме готовности МС нет необходимости занимать радиоресурсы сети на протяжении всего времени. Используя режим прерывистого приема, она может экономить батареи питания.
В резервном режиме информация о местоположении абонента известна с точностью до ОМ. При этом МС использует для приема вещательный канал (ВССН) и канал вызова (РСН) в целях получения системной информации. Причем через ОУ возможен
доступ к услугам традиционной GSM, но прием и передача пакетных данных невозможны. Если в ОУ находятся данные или сигнальная информация для МС, то в ОМ посылается пейджинговый запрос (Paging Request), после чего МС переходит в режим готовности и способна принимать пакетные данные.
Прежде чем начать изучение процедур, связанных с управлением трафика в GPRS, рассмотрим более подробно содержание той информации об абоненте GPRS, которая хранится в сети GPRS и предоставляется по запросам.
