Архитектура сети GSM / GPRS
В GPRS вся предназначенная для посылки информация разбивается на отдельные пакеты и посылается в сеть, при этом на приемной стороне из полученных пакетов реконструируется исходное сообщение, а в случае обнаружения ошибок неверно принятые пакеты могут быть переданы еще раз.

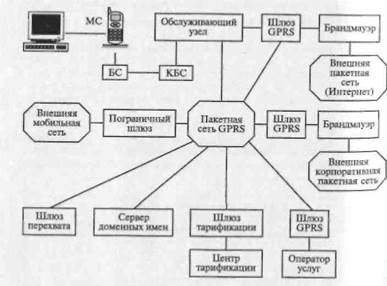

Архитектурное построение сети GPRS представлено на рис. 15.1, из которого видно, что введение технологии пакетной передачи дополняет традиционную сеть GSM новыми элементами, среди которых главными являются обслуживающий узел — ОУ (SGSN — Serving GPRS Support Node) и шлюз GPRS (GGSN — Gateway GPRS Support Node).
|
• сопряжение протоколов, используемых в пакетных сетях, с протоколами, по которым организуется передача информации между БС и МС;
• аутентификация абонента и шифрование сообщений;
• сжатие данных;
•маршрутизация (совместно с GPRS-шлюзом) пакетов данных;
• организация взаимодействия между ДР и ЦКПС/ГР;
•накопление (совместно с GPRS-шлюзом) статистической информации о соединениях.
В функции шлюза GPRS входят следующие операции: г • сопряжение с внешними пакетными сетями;
• маршрутизация пакетов данных, поступающих в сеть GPRS \ pt внешних пакетных сетей, и пакетов данных от МС во внешние пакетные сети;
• накопление статистической информации о соединениях;
• распределение динамических и статических адресов.
При сетевом подходе к организации обмена информацией структура GPRS является подсетью внешних пакетных данных, где GPRS-шлюз выполняет роль маршрутизатора со стороны подсистемы базовых станций. При этом абоненты или мобильные терминалы выступают как пользователи внешней сети передачи данных, в которой абоненту присваивается постоянный (статический) или временный (динамический) адрес, обеспечивающий прохождение информационных пакетов. Когда GPRS-шлюз получает данные, адресованные конкретному абоненту в мобильной сети, он проверяет, является ли адрес активным, т.е. находится ли абонент в активном состоянии. Если это так, то данные из шлюза пересылаются в ОУ, в противном случае они задерживаются.
Принципиальное отличие передачи данных в сетях с коммутацией пакетов от передачи данных в сетях с коммутацией каналов заключается в том, что необходимые канальные ресурсы в первом случае выделяются лишь на время передачи соответствующих пакетов информации. Такой подход позволяет, с одной стороны, один физический канал использовать для передачи пакетов от разных абонентов, а с другой — для одного абонента выделить разные каналы, передача по которым осуществляется Независимо.
При одновременном использовании одних и тех же канальных Ресурсов несколькими абонентами возможно возникновение очереди, вызывающей задержку в связи. Допустимая временная задержка — одна из характеристик, определяющих качество обслуживания абонентов. На этом фоне спецификация GPRS предусматривает предоставление услуг абонентам с различным качеством, в зависимости от оплаты. Качество предоставляемых услуг определяемое параметром QoS (Quality of Service), отражает следующие характеристики:
• приоритет абонента;
• надежность передачи информации;
• допустимую задержку сообщения;
• среднюю и максимальную скорости передачи данных. Наряду с ОУ и шлюзом GPRS в структуру пакетной подсети входят пограничный шлюз (BG — Border Gatenay), обеспечивающий прямое соединение между различными операторами сетей GPRS, а также шлюз тарификации (CGF — Charging Gateway Functionality) и шлюз перехвата.
Для доставки абонентам пакетной сети информации используется адресация пакетов, подобная той, что используется в локальных и глобальных сетях. Несмотря на то что при использовании протоколов передачи данных естественной выглядит числовая адресация абонентов, все же с точки зрения пользователей и разработчиков более удобной является символьная адресация. Поэтому в состав GPRS входит сервер доменных имен (DNS — Domain Name Server), преобразующий числовые адреса в символьные (например, числовой адрес 195.209.231.196 — в символьный адрес spbstu.ru).

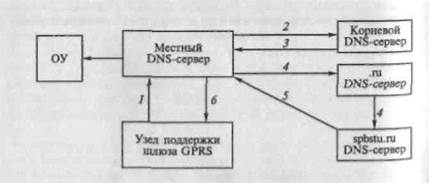

На рис. 15.2 приведен пример получения управляющим узлом подсети GPRS адреса узла глобальной сети с символьным именем spbstu.ru:
1 — узел поддержки шлюза GPRS посылает запрос в местный DNS-сервер о числовом адресе, соответствующем символьному имени spbstu.ru;
2 — местный DNS-сервер не находит ответа, поскольку в его базе данных содержится информация только об устройствах и
льзователях своей подсети, поэтому он переадресует запрос в корневой DNS-сервер;
3 — корневой DNS-сервер передает список адресов DNS-cepверов, оканчивающихся на .ru;
4 — местный DNS-сервер направляет запрос в .ru DNS-сервер
5 — с одного из DNS-серверов приходит адрес spbstu.ru;
6 — получив адрес, местный DNS-сервер пересылает его дополнительно в управляющий узел, где информация сохраняется в течение определенного времени для отправления по этому адресу пакетов.
По сравнению с традиционной GSM сеть GPRS подобно всем сетям с пакетной коммутацией более уязвима. Для предотвращения (или хотя бы снижения) внешних воздействий злоумышленников в ее состав включается набор программно-аппаратных средств межсетевой защиты, называемый брандмауэр (FW — FireWall).
При создании подсети GPRS усложняются функции базовых станций и их контроллеров. Так, в БС встраивается дополнительный блок управления пакетами (PCU — Packet Control Unit), a КБС дополняется блоком канального кодирования (CCU — Channel Codec Unit), после чего назначаются следующие дополнительные функции:
• предоставление абонентам пакетной сети физических каналов в соответствии с закрепленным за ними качеством обслуживания QoS;
• обеспечение фрагментации и формирования кадров для их
|
рредачи по радиоканалу;
• отслеживание качества обслуживания QoS абонентов при передаче информации по радиоканалу.
Для успешного обслуживания абонентов сети GPRS в МС должно быть установлено (или активизировано) дополнительное программное обеспечение, а в ряде случаев к МС может быть присоединено и внешнее оборудование. Спецификации GPRS предусматривают возможность использования для обеспечения поддержки услуг GPRS мобильных станций трех классов:
• МС класса А, способных одновременно и независимо поддерживать как традиционные GSM-услуги, так и специализированные услуги GPRS;
Е • МС класса В, способных поддерживать как традиционные GSM-yaiyiit. так и специализированные услуги GPRS, но не одновременно;
• МС класса С, способных поддерживать только услуги GPRS.
Из изложенного ясно, что для оказания услуг GPRS необходима реализация ряда дополнительных интерфейсов, отсутствующих 8 традиционной сети.
Интерфейсы сети GPRS

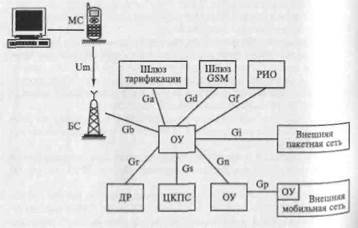

Технология построения сети GPRS предполагает добавление в традиционную сеть GSM ряда новых интерфейсов, названия которых обычно начинаются с префикса G. На рис. 15.3 представлены логические связи и участки взаимодействия различных интерфейсов.
Для организации в сети GPRS передачи пакетной информации используются следующие интерфейсы:
• Um (между МС и стационарной частью сети GPRS), служащий для обеспечения доступа МС в сеть GPRS. Фактически данный интерфейс аналогичен радиоинтерфейсу в традиционной GSM, обеспечивающему доступ МС к БС;
• Gb (между ОУ и БС), на основе которого осуществляется передача трафика GPRS, а также сигнальной информации радиоканала между соответствующими частями GSM и GPRS;
• Gn, позволяющий осуществлять взаимодействие между несколькими ОУ в пределах одной сети GSM;
• Gp, позволяющий осуществлять взаимодействие между несколькими ОУ в различных сетях GSM;
• Ga (между ОУ и шлюзом тарификации), обеспечивающий передачу данных о соединении внутри одной сети;
• Gs (между ОУ и ЦКПС), посредством которого сеть GPRS посылает запросы в сеть GSM и получает ответы. Использование этого интерфейса существенно повышает эффективность использования ресурсов сети;
• Gd (между ОУ и шлюзом GSM), предназначенный в первую очередь для увеличения эффективности передачи коротких сообщений;
Г • Gf (между ОУ и РИО), по которому в сеть GPRS передается информация об используемом оборудовании, в том числе содержимое белого, черного и серого списков;
• Gr (между ОУ и ДР), позволяющий сети GPRS определять
местоположение МС. Кроме того, такой интерфейс может быть
использован в случае необходимости для передачи данных в МС,
находящуюся в неактивном состоянии.
Кроме рассмотренных в сети GPRS существует еще два интерфейса, существенно отличающихся от других:
• Gi (между ОУ и какой-либо внешней сетью), по которому организуется сопряжение сети GPRS с внешней сетью передачи данных. Следует заметить, что такой интерфейс не является жестко стандартизованным;
• R (между терминальным оборудованием и оконечными станциями — телефонами), с помощью которого можно, например, передавать данные с карманного компьютера через мобильный телефон (на рисунке не показан). Физической реализацией интерфейса R являются рекомендации ITU-T V.24/V.28.
