Для передачи по радиоинтерфейсу пакетов данных и сигнальной информации в структуре подсети GPRS организованы логические каналы, размешенные в физических каналах, которые выделяются из общего ресурса сети GSM и называются каналами передачи пакетных данных (PDCH — Packet Data CHannel). Наряду с наличием в GPRS аналогичных традиционной GSM-структуре принципов организации логических каналов, между ними существует и ряд существенных различий, связанных, прежде всего, с тем, что распределение сетевых ресурсов может быть как статическим, так и динамическим.
Канал трафика пакетных данных (PDTCH — Packet Data Traffic iCHannel) выделяется каждой МС для передачи абонентских данных. Различают два вида таких каналов — в восходящем (PDTCH/U) и нисходящем (PDTCH/D) направлениях. Следует обратить внимание на то, что в каналах пакетного трафика может также передаваться и сигнальная информация в отличие от традиционной GSM, где для этих целей служит канал SDCCH. В частности, каналы пакетного трафика используются для функций управления мо бильностью, т.е. для обеспечения сети информацией о местоположении МС в домашней или чужой сети, что позволяет произвести вызов абонента и доставить ему сообщение. Для этого зона обслуживания разбивается на области маршрутизации — ОМ (RA -_ Routing Area), каждая из которых может как совпадать с зоной местоположения, так и составлять часть ее (вплоть до территории одной соты). В пределах ОМ действует идентификатор области маршрутизации (RAI — Routing Area Identity), образуемый (рис, 15.4) добавлением к идентификатору зоны местоположения кода маршрутизации (RAC — Routing Area Code). Код маршрутизации состоит из восьми двоичных разрядов, что позволяет в одной ЗМ организовать до 256 ОМ.
Канал управления пакетным вещанием (РВССН — Packet Broadcast Control CHannel) передает в нисходящем направлении информацию, схожую с той, что передается в традиционном вещательном канале (ВССН). Иногда отдельный канал РВССН не организуется, тогда информация в канале ВССН становится общей как для GSM, так и для GPRS.
Каналы общего управления пакетной передачей (РСССН — Packet Common Control CHannel) объединяют группу однонаправленных логических каналов, передающих сигнальную информацию:
• канал случайного доступа при пакетной передаче (PRACH — Packet Random Access CHannel), no которому МС производит первое обращение к подсети GPRS при необходимости передачи данных или сигнальной информации;
• канал пейджинга при пакетной передаче (РРСН — Packet Paging CHannel), используемый для вызова МС перед передачей пакетов в нисходящем направлении, т.е. когда МС находится в состоянии ожидания;
• канал разрешения доступа при пакетной передаче (PAGCH — Packet Access Grant CHannel), no которому сеть в ответ на обращение МС по каналу PRACH выделяет ей ресурсы для передачи пакетов;
• канал предупреждения при пакетной передаче (PNCH — Packet Notification CHannel), предназначенный для предупреждения группы МС перед началом передачи пакетов в нисходящем направлении.
Выделенные каналы управления пакетной передачей (PDCCH — Packet Dedicated Control CHannel) объединяют следующие логические каналы:
• совмещенный канал управления при пакетной передаче (РАССН —
Packet Associated Control CHannel), который предает информацию для конкретной МС, включая сообщения об изменении мощности, назначении и переназначении ресурсов, а также ресурсах
MCC | MNC | LAC | RAC |
pDTCH и т. п. В отличие от традиционной GSM в GPRS для одной МС может быть выделено несколько каналов пакетного трафика, но их поддержку осуществляет один РАССН. Особенностью этого канала является двунаправленность (работа в восходящем и нисходящем направлениях), хотя каналы пакетного трафика, с которыми он ассоциирован, однонаправлены вниз. Кроме того, РАССН не является жестко фиксированным, и сообщения по нему идут по мере необходимости;
• канал управления временем упреждения при пакетной передаче (РТССН — Packet Timing Advance Control CHannel), который используется для того, чтобы сеть могла оценить необходимое время упреждения по отношению к данной МС. Различают два вида таких каналов: в восходящем (PTCCH/U) и нисходящем (PTCCH/D) направлениях, причем во втором случае информация может передаваться сразу нескольким МС.

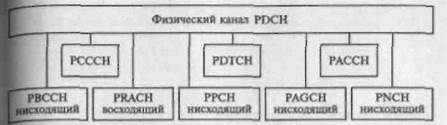

Вся совокупность логических каналов, используемых в сети GPRS, и их направленность представлены на рис. 15.5.
