Интернет-протокол является основополагающим протоколом всего TCP/IP. Реализуя механизмы прохождения информации по различным сетям, он выполняет следующие основные функции:
• определение базового блока передачи данных — дейтаграммы, ее формата и значений полей в заголовках;
• фрагментацию дейтаграммы и ее обратного восстановления;
• надежную доставку дейтаграммы получателю;
• обеспечение логической адресации устройств в сети;
I • поддержку маршрутизации.
Любая дейтаграмма состоит из заголовка и поля данных, следующего сразу за заголовком. Пример структуры полей заголовка приведен в табл.14.1.
Номер версии (4 бит) | Длина заголовка (4 бит) | Тип услуги (8 бит) | Общая длина заголовка (16 бит) |
Идентификатор (16 бит) | Флаги (3 бит) | Смещение фрагмента (13 бит) | |
Время жизни (8 бит) | Протокол (8 бит) | Контрольная сумма заголовка (16 бит) | |
Адрес отправителя (32 бит) | |||
Адрес получателя (32 бит) | |||
Опции (переменная длина) | Выравнивание числа бит до 32 |
Фрагментация большой дейтаграммы заключается в разделении ее на несколько частей. В большинстве сетей определен максимальный размер передаваемого блока (MTU — Maximum Transmission Unit), например в сети Ethernet он составляет 1 500 байт, а в сети FDDI - 4096 байт.

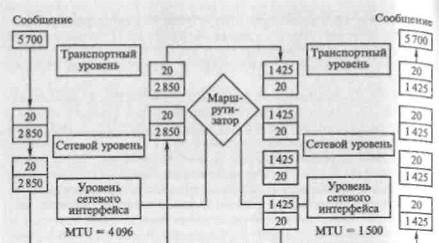

На рис. 14.4 представлена процедура фрагментации и восстановления дейтаграммы.
Пусть, например, отправителю необходимо передать сообщение длиной 5 700 байт из сети, в которой ограничение на максимальный размер кадра составляет 4096 байт, в сеть, где аналогичное значение — 1 500 байт. При поступлении блока на сетевой уровень Интернет-протокол делит его на две равные дейтаграммы, установив в первой из них отличный от нуля флаг фрагментации. Значение флага фрагментации во второй дейтаграмме равно нулю, что указывает на то, что это последний фрагмент сообщения. Размер каждой дейтаграммы составляет 2 850 байт плюс заголовок 20 байт (при отсутствии опций), что укладывается в кадр сетевого уровня.
Дейтаграммы поступают в маршрутизатор, который определяет, что их необходимо передать в сеть, в которой ограничение на максимальный размер кадра составляет 1 500 байт. Для этого из каждой дейтаграммы извлекаются фрагменты сообщения, делятся пополам, и формируются новые дейтаграммы, каждая из которых имеет размер (1425 + 20) байт, что меньше ограничения на максимальный размер кадра принимающей сети. При этом по пути маршрутизации фрагменты дейтаграмм не укрупняются, даже если текущая сеть допускает такое укрупнение. Восстановление исход ного сообщения производится в месте назначения путем выполнения последовательности обратных операций.
В сетях, построенных на базе TCP/IP, оконечные устройства (мобильный терминал, персональный компьютер, коммуникационный сервер и др.) имеют уникальные адреса, позволяющие идентифицировать эти устройства в сетевом пространстве. Адресация осуществляется с использованием трех уровней:
• физического адреса узла, определяемого технологией, по которой построена сеть. Формат физического адреса предполагает 6 байт; при этом старшие 3 байт определяют фирму-производителя, а младшие 3 байт уникальны и назначаются производителем в качестве идентификатора конкретного устройства;
• IP -адреса, используемого на сетевом уровне модели ВОС и состоящего из четырех байт. IP-адрес назначается независимо от физического адреса, и именно он является определяющим при рассмотрении процессов межсетевого взаимодействия;
• символьного адреса, назначаемого сетевым администратором и предназначенного для удобства запоминания и обращения.
На самом деле IP-адрес состоит из двух четырехбайтовых частей: собственно адреса и маски сети, которая несет информацию о том, какая часть адреса принадлежит главной сети, а какая — подсети. Если терминалы принадлежат одной и той же подсети, то они могут устанавливать между собой прямое соединение по Интернет-протоколу, если же они принадлежат различным подсетям, необходима маршрутизация.
В приведенном на рис. 14.5 примере наложение маски 255.255.255.0 выделяет подсеть 195.209.0.0, которую можно обозначить как 195.209.0.0/16, где 16 — число старших разрядов, выделяющих подсеть.
Адреса бывают статическими и динамическими. Статический адрес постоянно закреплен за абонентом (либо устройством, например компьютером), и всякий раз при подключении к сети обмен пакетами производится по этому адресу. Динамический же [адрес назначается абоненту на время сеанса, по окончании которого он может быть передан другому абоненту. Обычно статическая адресация используется в локальных сетях, а при работе в сети Интернет абонентам назначаются динамические адреса.
Адресация в локальной сети (в частности, в сети GPRS) связана с понятием порта. Применительно к компьютеру номер пор-
та определяет точку физического доступа в него. В сети Интернет портом также называется любое приложение, размещенное в узле что позволяет адресовать запросы к определенным файловым струк-турам, а также к аппаратным средствам, объединенным в группу единым адресом. Например, группе абонентов GPRS одного оператора со стороны сети Интернет может быть присвоен один ад. рее, но на уровне протокола пользовательских дейтаграмм (см. далее) каждый абонент будет иметь свой уникальный номер порта. Всего возможно 216 портов с номерами от 0 до 65 535. Адрес с указанием порта записывается в виде <адрес>:<порт>, например 195.209.231.196:33. Локальная адресация внутри сети GPRS принята не только для более эффективного использования адресного поля, но также для ее зашиты от несанкционированного доступа.
Протокол разрешения адресов
Поскольку IP-адрес назначается независимо от физического адреса, необходимо определить соответствие между этими адресами. Процесс определения их соответствия называется разрешением адресов, и решение этой задачи возложено на протокол разрешения адресов (ARP — Address Resolution Protocol).
Функционально протокол разрешения адресов состоит из двух частей, одна из которых определяет физические адреса при посылке дейтаграммы, а другая — отвечает на запросы от других устройств в сети. Для уменьшения количества посылаемых запросов каждое устройство, использующее данный протокол, имеет
память, называемую таблицей разрешения адресов, где хранятся сведения о соответствующих парах физических и IP-адресов.

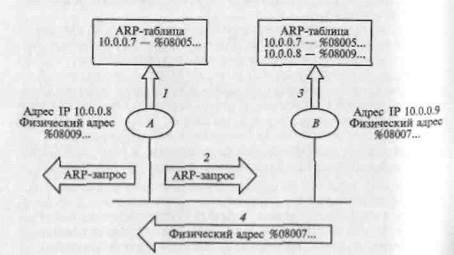

Рассмотрим пример разрешения адресов двумя рабочими станциями А и В в локальной сети (рис. 14.6):
1 — станция А, которой необходимо передать информацию станки В, с помощью проверки IP-адреса и маски подсети определяет, что станция В находится в той же локальной сети;
2 — станция А проверяет свою таблицу разрешения адресов и, не находя в ней физического адреса станции В, посылает широковещательный ARP-запрос, содержащий IP-адреса обеих станций;
3 — станция В, получив запрос, сравнивает полученный адрес со своим собственным. Если адреса не совпадают, то запрос игнорируется;
4 — при совпадении адресов станция В посылает ответ станции А, в котором содержится физический адрес станции В, после чего обе станции обновляют свои таблицы разрешения адресов.
Каждая запись в таблице разрешения адресов имеет определенное время жизни (обычно 10 мин), и если с момента ее появления она не использовалось больше, чем заданный временной интервал, например 2 мин, то происходит ее удаление.
