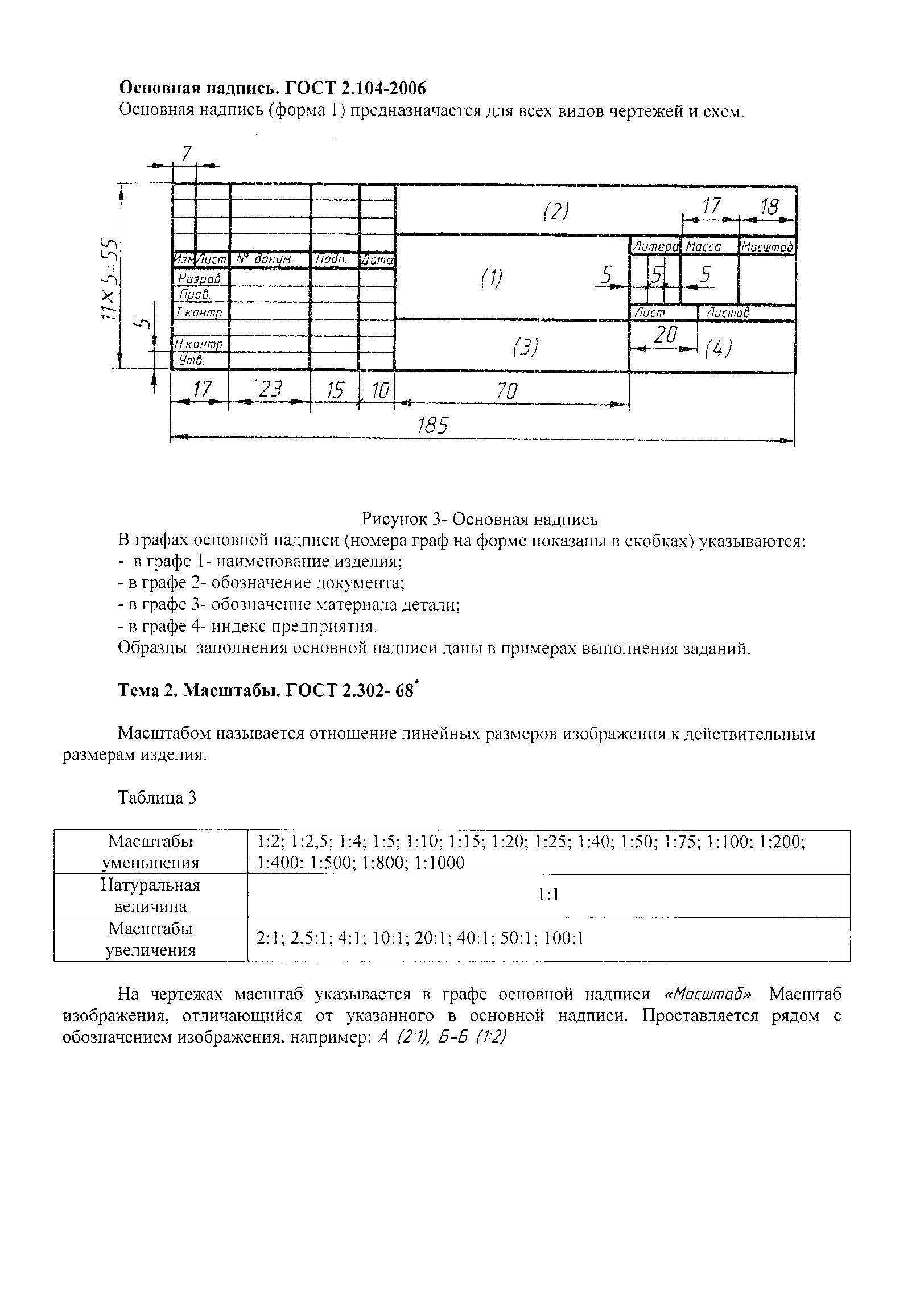

Основная надпись. ГОСТ 2.104-2006

Поможем в ✍️ написании учебной работы

Имя

Поможем с курсовой, контрольной, дипломной, рефератом, отчетом по практике, научно-исследовательской и любой другой работой

Нажимая кнопку "Продолжить", я принимаю политику конфиденциальности

СОДЕРЖАНИЕ

Пояснительная записка………………………………………………………………………..2

Введение ……………………………………………………………………………………….3

1 Теоретическая часть………………………………………………………………………....4

2 Общие методические указания…………………………………………………………..…27

3Методические указания к заданиям контрольной работы…………..…………………….28

Литература……………………………………………………………………………………..31

Приложение А Титульный лист…………………………………………………………..….32

Приложение Б Линии чертежа……………………………………………………………….33

Приложение В Проекционная задача…………………………………………………….….34

Приложение Г Простой разрез………………………………………………………….…....35

Приложение Д Соединение резьбовое………………………………………………….…...36

Приложение Е Схема технологическая с КИП и А…..…………………………………….37

Приложение Ж Чертеж общего вида……………………………………………………..…38

Приложение З Задания к контрольной работе………………………………………………39

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

Учебная дисциплина «Инженерная графика» является общепрофессиональной, формирующей базовые знания, необходимые для освоения специальных дисциплин.

Методическое пособие составлено в соответствии с рабочей программой дисциплины «Инженерная графика» по специальности 18.02.03 «Химическая технология неорганических веществ» заочной формы обучения, которая предусматривает самостоятельное изучение студентом теоретических основ и выполнение ряда контрольных заданий, чтобы выработать навыки чертежной работы. Выполнение графических работ помогает овладеть техникой черчения, развивать пространственное мышление, без которого невозможна активная творческая работа обучающихся при выполнении курсовых, дипломных работ и при дальнейшей работе по специальности. Методическое пособие включает краткое содержание учебного материала дисциплины, методические указания и задания к графическим работам, которые студент выполняет самостоятельно.

Все варианты заданий выполнены в одном стиле, подбор заданий охватывает материал основных разделов программы, что позволяет объективно оценивать знания, приобретенные студентами при изучении дисциплины «Инженерная графика». Описание порядка выполнения задания облегчает и ускоряет процесс его выполнения.

ВВЕДЕНИЕ

Контрольная работа по инженерной графике состоит из двух частей. Первая часть включает разделы: геометрическое черчение, проекционное черчение, машиностроительное черчение. Вторая часть – чертежи и схемы по специальности.

В результате освоения дисциплины обучающийся должен уметь:

- оформлять чертежи и другую техническую документацию в соответствии с действующей нормативной базой;

- выполнять чертежи по специальности в ручной и машинной графиках;

- читать чертежи и схемы;

В результате освоения дисциплины обучающийся должен знать:

- законы, методы и приемы проекционного черчения;

- требования стандарта ЕСКД и СПДС к оформлению и составлению чертежей и схем;

-.технологию выполнения чертежей с использованием систем автоматического проектирования.

Полученные знания и умения являются элементами формирования следующих профессиональных компетенций.

ПК1.1-подготавливать к работе технологическое оборудование, инструменты, оснастку;

ПК1.2-контролировать и обеспечивать бесперебойную работу оборудования, технологических линий;

ПК1.3-выявлять и устранять отклонения от режимов в работе оборудования, коммуникаций;

ПК1.4-подготавливать к ремонту и принимать оборудование из ремонта;

ПК2.1-проводить анализ сырья, материалов и готовой продукции;

ПК2.2-осуществлять обработку и оценку результатов анализов;

ПК3.1-получать продукты производства заданного количества и качества;

ПК3.2-выполнять требования безопасности производства и охраны труда;

ПК3.3-контролировать и регулировать параметры технологических процессов;

ПК3.4-применять аппаратно-программные средства для ведения технологических процессов;

ПК3.5-анализировать причины брака, разрабатывать мероприятия по их предупреждению и ликвидации;

ПК4.1-планировать и организовывать работу подразделения;

ПК4.2-участвовать в обеспечении и оценке экономической эффективности работы подразделения;

ПК4.3-осуществлять руководство подчиненным персоналом подразделения;

ПК4.4-проверять состояние охраны труда и промышленной безопасности на рабочих местах;

ПК4.5- обучать безопасным методам труда, правилам технической эксплуатации оборудования;

Оценка за контрольную работу выводится по результатам проверки каждого задания, критериями оценивания которых являются следующие показатели:

- компоновка чертежа;

– правильность выполнения задания;

- простановка размеров;

- выбор масштаба и расположение формата чертежа;

– линии чертежа;

- заполнение основной надписи.

ТЕОРЕТИЧЕСКАЯ ЧАСТЬ

Тема 1. Форматы. ГОСТ 2.301-68^*

Форматы листов определяются размерами внешней рамки, выполненной тонкой линией в соответствии с рисунком 1 и 2

Таблица 1- Основные форматы

Обозначение	А0	А1	А2	А3	А4
Размеры сторон, мм	841х1189	594х841	420х594	297х420	210х297

Таблица 2 – Дополнительные форматы

Обозначение	А0 х 2	А1 х 3	А2 х 3	А3 х3	А4 х 4
Размеры сторон, мм	1189х682	841х1783	594х1261	420х891	297х630

На всех форматах (кроме А4) основную надпись нужно располагатьв нижнем правом углу. На листах формата А4 основная надпись располагается внизу на все поле чертежа вдоль короткой стороны, так как этот формат используется только с вертикальным расположением длинной стороны.

Дополнительная графа размером 14х70, кроме А4, располагается вдоль длинной стороны.

Рисунок 1 Рисунок 2

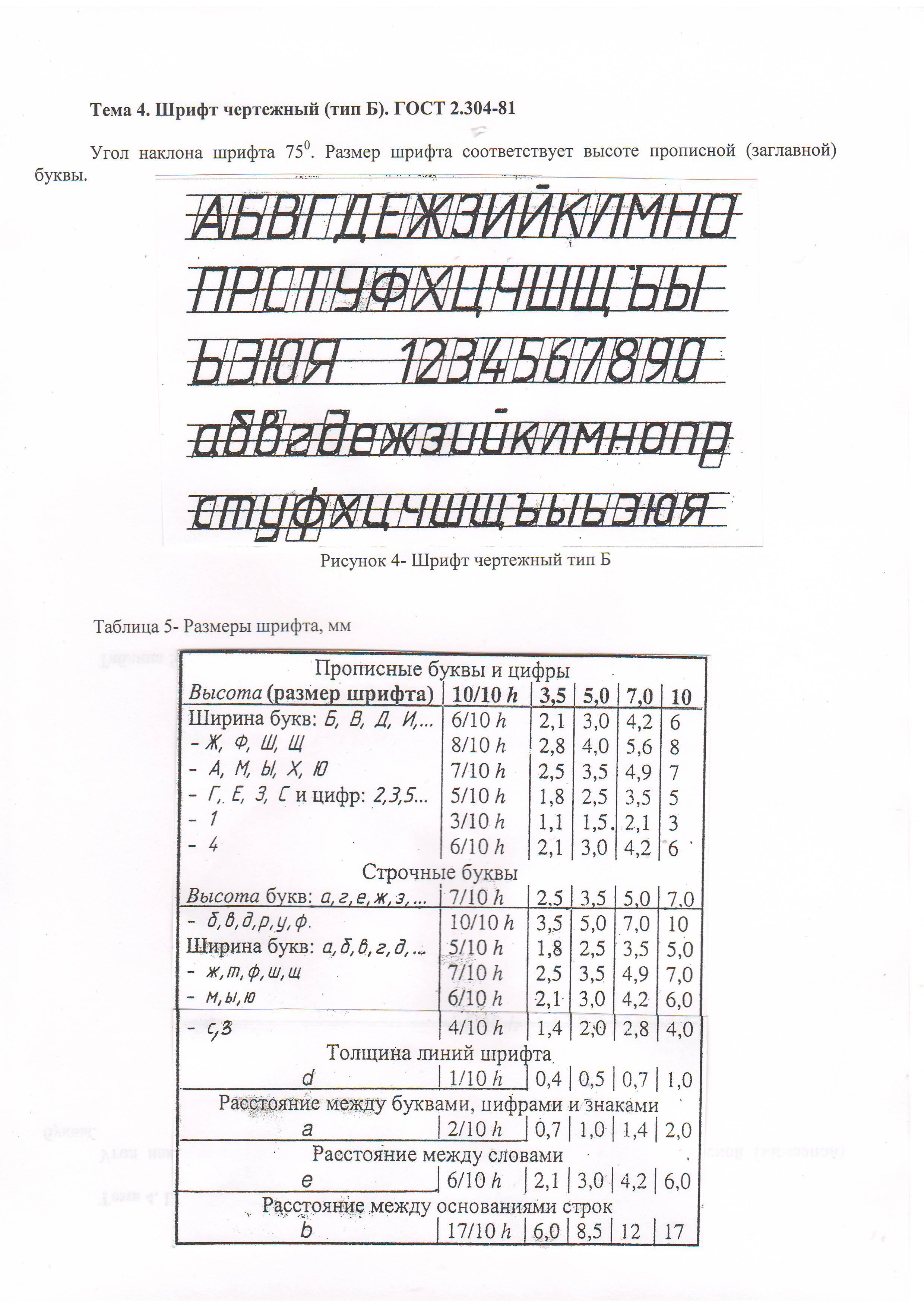

Тема 4. Шрифт чертежный (тип Б). ГОСТ 2.304-81

Угол наклона шрифта 75⁰. Размер шрифта соответствует высоте прописной буквы.

Рисунок 4- Шрифт чертежный тип Б

Таблица 5- Размеры шрифта, мм

Размерные и выносные линии

Размерные линии проводятся параллельно измеряемому отрезку или по концентрической дуге измеряемого угла и ограничиваются стрелками.

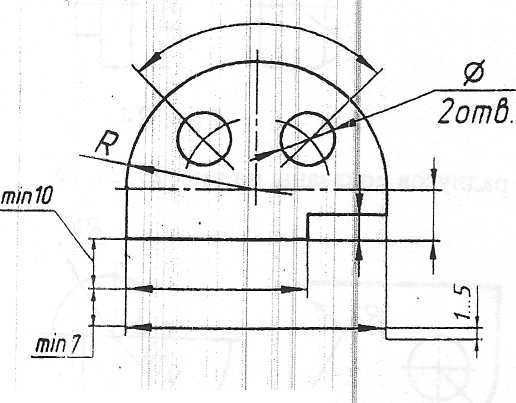

Общие правила нанесения размерных и выносных линий показаны на рисунке 5. Форма стрелки и примерные соотношения ее элементов показаны на рисунке 6 (на практике рекомендуется выполнять стрелку длиной 5.. .7 мм).

Рисунок 5 Рисунок 6

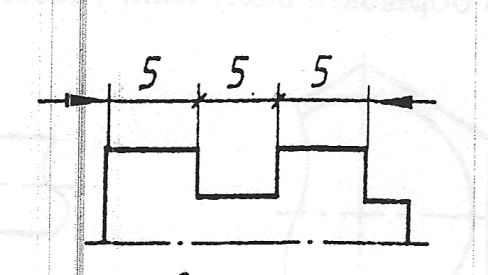

При недостатке места для стрелок на размерных линиях, расположенных цепочкой, стрелки допускается заменять засечками, наносимыми под углом 45° к размерным линиям, или четко наносимыми точками в соответствии с рисунком 7

При недостатке места для стрелки из-за близко расположенной контурной или выносной линии последние допускается прерывать в соответствии с рисунком 8

Рисунок 7 Рисунок 8

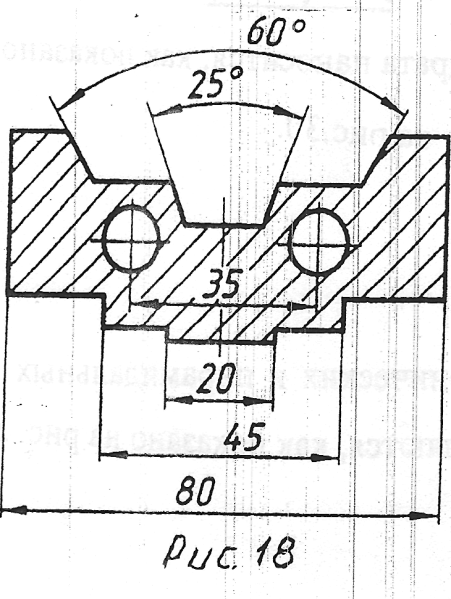

Над параллельными прямыми (или концентрическими дугами) размерные числа располагаются в шахматном порядке в соответствии с рисунком 9.

Рисунок 9

При указании размера диаметра применяется знак, который наносится перед размерным числом в соответствии с рисунком 10

Некоторые из вариантов простановки диаметральных размеров показаны на рисунке 11 и 12.

Рисунок 10

Рисунок 11 Рисунок 12

Варианты простановки размеров радиусов показаны на рисунке 13

Рисунок 13

Приборы КИП и А

Приборы и средства автоматизации на функциональной схеме показывают в соответствии с ГОСТ 21.404-85. Графическое изображение приборов КИП и А показано в таблице 6. В верхней части окружности наносятся буквенные обозначения измеряемой величины и функционального признака прибора. В нижней части окружности наносится позиционное обозначение (буквенно-цифровое), служащее для нумерации отдельных элементов комплекта. Буквенное обозначение измеряемых величин дано в таблице 10

Таблица 10

Измеряемая величина	Температура	Расход	Давление	Уровень	Качество
Обозначение	T	F	P	L	Q

Дополнительные буквенные обозначения, отражающие функциональные признаки приборов даны в таблице 11

Таблица 11

Наименование	Обозначение
1 Чувствительный элемент (первичное преобразование)	E
2 Дистанционная передача (промежуточное преобразование)	T
3 Станция управления	K
4 Преобразование; вычислительные функции	Y
5 Автоматическое регулирование	С
6 Прибор показывающий	I
7 Прибор регистрирующий	R

Тема 11 Чертёж общего вида

Масштаб чертежа

Чертёж общего вида выполняют в масштабах 1:5, 1:10, 1:15, 1:20, 1:25, 1:40.

Масштаб выбирается в зависимости от размеров изображаемого аппарата и сложности конструкции.

Комплектация чертежа

Чертёж общего вида содержит:

-изображения аппарата (виды, разрезы, сечения, выносные элементы), дающие полное представление об его устройстве;

-основные размеры (конструктивные, присоединительные, габаритные);

-вид сверху или схему расположения штуцеров, лап, люков;

-таблицу назначения штуцеров (люков, патрубков);

-перечень составных частей аппарата.

Таблицы чертежа общего вида представлены на рисунке 32.

Построение чертежа

На чертеже общего вида допускается показывать условно смещенными штуцера, люки, патрубки и т.п., не изменяя масштаба их расположения по высоте (длине) аппарата.

На виде сверху показывают действительное расположение штуцеров, люков, патрубков и т.п.

При отсутствии вида сверху, выполняют схему расположения штуцеров, над которой шрифтом №5 делают надпись: «Схема расположения штуцеров». Схема расположения штуцеров показана на рисунке 33.

Штуцера, люки, патрубки и т.п. обозначают условно на продолжении их осей, либо линиями выносками, над полками которых наносят буквы русского алфавита шрифтом №7, как показано на рисунке 34. Буквенные обозначения присваиваются сначала всем изображениям аппарата (видам, разрезам, сечениям, выносным элементам), а затем штуцерам

Перечень назначения штуцеров оформляют в виде таблицы, над которой делают надпись шрифтом №5: «Таблица штуцеров».

Составные части аппарата обозначаются цифрами, на полках линий выносок, строго в строчку или в столбик шрифтом №7.

Перечень составных частей оформляется в виде таблицы, которая располагается над основной надписью на расстоянии не менее 12мм от неё

Таблица штуцеров и перечень составных частей показаны на рисунке 35

Схема расположения штуцеров

Рисунок 33

Рисунок 34- Обозначение штуцеров

Таблица штуцеров

Рисунок 35- Таблицы на чертеже общего вида

ОБЩИЕ МЕТОДИЧЕСКИЕ УКАЗАНИЯ

Как показывает практика, наибольший эффект изучения инженерной графики может быть достигнут при выполнении студентами индивидуальных графических заданий. В методическом пособии представлено 16 вариантов заданий. Вариант назначает преподаватель на свое усмотрение. Все задачи решаются после самостоятельного изучения соответствующего раздела учебника по Инженерной графике. Список литературы приведен ниже. Первая часть контрольной работы выполняется на чертежной бумаге формата А4 в карандаше. Вторая часть выполняется в программе «Компас 3D» на формате А3. На каждом листе выполняется основная надпись формы 1 по ГОСТ 2.104-2006 в соответствии с рисунком 3. Примеры ее заполнения показаны на образцах оформления графических работ. В дополнительной графе размером 14х70, которую располагают в верхнем углу вдоль длинной стороны формата, указывают шифр чертежа в перевернутом расположении. Шифры указаны в заданиях .

Все текстовые надписи на чертежах выполняют чертежным шрифтом по ГОСТ 2.304-81. По завершении выполнения графических заданий листы сшиваются в папку-скоросшиватель. Папка представляется на рецензию преподавателю.

МЕТОДИЧЕСКИЕ УКАЗАНИЯ К ЗАДАНИЯМ КОНТРОЛЬНОЙ РАБОТЫ

Часть 1

Задание 1

Название: Титульный лист

Цель работы: научиться правильно писать стандартным шрифтом и оформлять титульный лист текстового документа.

Методические указания

Согласно ГОСТ 2.105-95 «Общие требования к текстовым документам» оформление титульного листа осуществляются по установленным правилам.

Надписи на чертежах должны соответствовать требованиям стандарта на шрифт чертежный (тип Б) ГОСТ 2.304-81. Чтобы научиться правильно писать стандартным шрифтом, необходимо вычертить сетку с наклоном линий под углом 75° для каждой буквы и цифры заданного номера шрифта. Сеткой размечаются ширина букв и расстояние между ними. Вспомогательная сетка, в которую вписываются буквы, наносится тонкими линиями, карандашом 2Н. Расстояние между параллельными линиями сетки берется в зависимости от толщины линий шрифта. Для определения размеров букв и цифр, а также расстояний между буквами, словами, строками следует пользоваться таблицей5. Расположение надписей, номер шрифта и написание заглавными или строчными буквами необходимо соблюдать в соответствии с образцом задания в соответствии с приложением А

Задание 2

Название: Линии чертежа

Цель работы: научиться правильно вычерчивать линии разных типов.

Методические указания

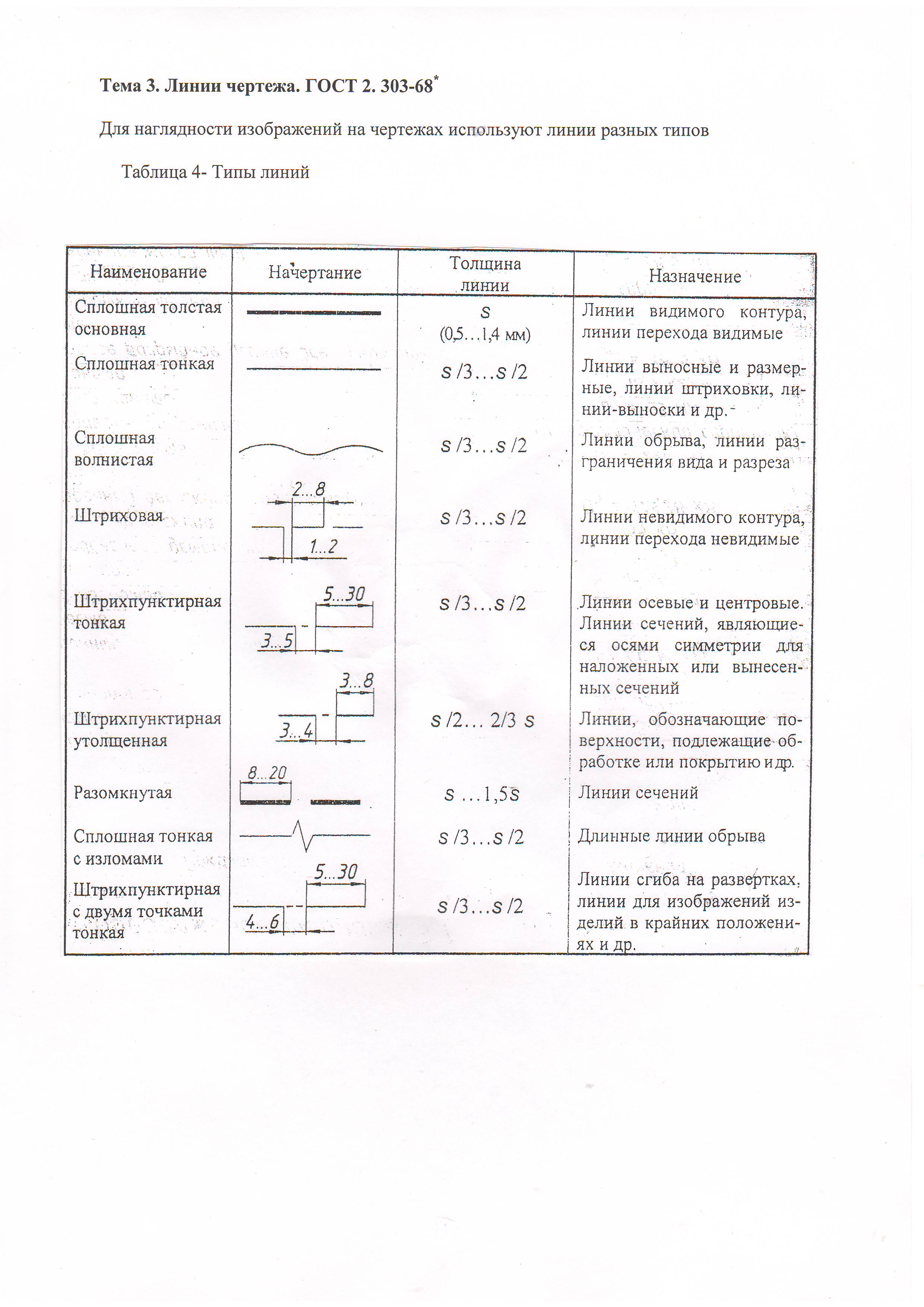

В соответствии с ГОСТ 2.303 – 68^* при выполнении чертежей используются линии разных типов в соответствии с таблицей 4. Прежде. Чем выполнять задание, необходимо изучить параметры линий и их назначение, а также учесть ряд правил:

- тонкие линии вычерчиваются карандашом 2Н и не обводятся;

- толстые линии вычерчиваются карандашом Н и доводятся до нужной толщины обводкой;

-штриховые и штрихпунктирные линии должны пересекаться между собой и с другими линиями штрихами;

-в окружности диаметром меньше 12 мм центровые линии проводятся тонкими сплошными линиями;

-осевые и центровые должны выходить за контур изображения от 1 до 5 мм;

- штриховку наносят под углом 45⁰, расстояние между линиями штриховки от1 до 10мм.

Образец выполнения задания дан в приложении Б

Задание 3

Название: Проекционная задача

Цель работы: Освоить практические навыки построения комплексного чертежа модели по двум заданным проекциям, ее аксонометрической проекции.

Методические указания:

В задании предусматривается по двум заданным видам построение третьей проекции модели и ее аксонометрической проекции. Для выполнения графической работы необходимо проработать по учебнику следующие темы:

-построения комплексного чертежа модели по двум заданным проекциям, ее аксонометрической проекции;

-нанесение размеров на чертежах;

-масштабы.

Для выполнения комплексного чертежа модели, сначала перечерчивают в тонких линиях две заданные проекции, затем строят третью проекцию в проекционной зависимости.

Для построения аксонометрической проекции необходимо правильно выбрать начало координат и плоскость построения изображения.

Последовательность выполнения работы:

- проанализируйте форму детали и определите ее габаритные размеры;

- продумайте компоновку листа с учетом размещения на нем изометрии;

- перечертите две заданные проекции и постройте в проекционной связи третью;

- проставьте размеры на всех проекциях;

- постройте аксонометрическую проекцию (изометрию) данной модели;

- обведите чертеж.

При выполнении работы необходимо знать, что оси в изометрии располагаются под углом 120⁰и размеры по осям откладываются в натуральную величину.Образец выполнения задания дан в приложении В

Задание 4

Название: Простой разрез

Цель задания: Научиться выполнять чертежи технических деталей, оформлять конструкторскую документацию в соответствии с требованиями стандартов ЕСКД к оформлению и составлению чертежей.

Методические указания:

В задании предусматривается по двум заданным видам построение третьего вида и выполнение необходимых простых разрезов

Для выполнения графической работы необходимо проработать по учебнику следующие темы:

-построения комплексного чертежа модели по двум заданным проекциям, ее аксонометрической проекции;

- простые разрезы, правила их выполнения и изображения на чертежах;

- построение простых разрезов.

При выполнении задания, сначала перечерчивают в тонких линиях два заданных вида, затем, в случае необходимости, строят третий. Далее строят простые разрезы так, чтобы на изображениях не оставалось линий невидимого контура. При необходимости разрезы нужно обозначить. Размеры проставить на всех видах.

Если деталь в секущей плоскости симметрична, то необходимо соединить половину вида, с половиной разреза. Вид, в этом случае, располагается слева, а разрез справа. Границей между разрезом и видом является ось симметрии. Образец выполнения задания дан в приложении Г

Задание 5

Название: Соединение резьбовое

Методические указания

В задании предусматривается вычерчивание резьбового соединения двух деталей

Для выполнения графической работы необходимо проработать по учебнику следующие темы:

- основные сведения о резьбе;

- основные типы резьбы;

- изображение и обозначение резьбы на чертежах.

При выполнении задания сначала необходимо перечертить деталь А. затем деталь Б. Проставить все размеры. Затем необходимо вычертить резьбовое соединение. На соединении необходимо проставить позиции и три размера:

-габаритный;

-длину ввинчивания;

-размер на резьбу.

Образец выполнения задания дан в приложении Д

Задание 6

Название: Название процесса. Схема технологическая с КИП и А

Цель задания: Научиться вычерчивать и правильно оформлять схемы технологические

Методические указания

В задании предусматривается вычерчивание схемы технологической. Схему желательно выполнить в компьютерной графике. При вычерчивании схемы необходимо соблюдать правила и вычерчивать условные графические обозначения в соответствии со стандартом. Прежде чем вычерчивать схему необходимо скомпоновать перечень элементов, расположив его строго над основной надписью на расстоянии не менее 12 мм от неё, таблицу трубопроводов и КИП и А. Одноименные элементы группируются по строкам с присвоением им количественной характеристики. На оставшемся месте поля чертежа компонуется схема. Правила оформления схем даны в теоретической части. Компановка схемы дана в приложении Е. Образец выполнения задания дан в приложении Ж

Задание 7

Название: Название аппарата. Чертеж общего вида

Цель задания: Научиться вычерчивать чертеж общего вида аппарата

Методические указания

В задании предусматривается вычерчивание химического аппарата. Чертёж желательно выполнить в компьютерной графике. При вычерчивании аппарата необходимо соблюдать правила и вычерчивать его в соответствии с требованиями к чертежу общего вида, которые даны в теоретической части. Образец выполнения задания дан в приложении З

ЗАКЛЮЧЕНИЕ

В данной методической разработке даются рекомендации по выполнению домашней контрольной работы по дисциплине «Инженерная графика». Дается краткое содержание учебного материала и примеры выполнения заданий, чтобы студент – заочник мог самостоятельно разобраться и выполнить в заданные сроки контрольную работу. Задача предмета «Инженерная графика» состоит в том, чтобы дать будущему технику такие знания, которые позволили бы ему без затруднений составлять рабочие чертежи деталей, сборочные чертежи и схемы, хорошо представлять себе устройство изделий по их чертежам и схемам, т.е. уметь читать чертежи. Для этого он должен приобрести навыки в технике черчения, необходимые для точного и правильного оформления чертежа, и изучить правила установленные стандартами ЕСКД. Методическое пособие позволяет справиться с этой задачей.

ЛИТЕРАТУРА

1 Куликов В.П. Инженерная графика: Учебник./ В.П.Куликов, А.В.Кузин, В.М.Демин. - М.: ФОРУМ: ИНФРА-М, 2006.-368с.

2 Куликов В.П. Стандарты инженерной графики: учебное пособие/ В.П.Куликов. - М.: ФОРУМ: ИНФРА-М, 2007.- 240с.

3 Чекмарев А.А. Справочник по черчению: учебное пособие для студ. учреждений сред. проф. образования/ А.А. Чекмарев, В.К. Осипов.- М.: Издательский центр «Академия», 2005.-336с.

4 Правила оформления машиностроительных чертежей: Учебное пособие/ В.А.Лалетин [и др.]- Пермь: Пермский государственный технический университет. Кафедра инженерной графики, 2000.- 171с.

5 Миронов Б.Г.Сборник заданий по инженерной графике с примерами выполнения чертежей на компьютере: Учебное пособие/Б.Г.Миронов.- М.: Высшая школа,2003.-215с.

6 Игнатович Э. Химическая техника. Процессы и аппараты: справочник по химической технике/ Э. Игнатович.- М.: Техносфера, 2007.-655с.

7 Процессы и аппараты химической технологии: учеб. пособие для вузов/ А.А. Захарова [и др.]-М.: Издательский центр «Академия», 2006.-528с.

8 ГОСТ 2.701-2008. Схемы виды и типы. Общие требования к выполнению.- Введ.1 июля 2009- М.: Стандартинформ, 2009.- 9с.
